L'intervention s'est révélée nécessaire en raison du niveau de détérioration avancé du mur de soutènement en briques, qui présentait des débords évidents et une façade détériorée. Ces désordres étaient causés à la fois par le vieillissement des matériaux et par le trafic routier qui induisait des surcharges et des vibrations.
Les besoins du client
Il était nécessaire d'intervenir rapidement pour sécuriser la structure, avec le moins d'impact possible sur le trafic routier.
Description détaillée de l'intervention URETEK Microanchors®
Compte tenu de la configuration restreinte de l'espace de travail, la technologie Microanchors® d'URETEK a été utilisée pour contrer les poussées horizontales agissant à l'arrière de la structure de soutènement, en créant une rangée d'ancrages constitués de micro-tirants en acier positionnés et ancrés par le biais de l'injection de résines expansives d'URETEK®.
Les travaux de renforcement structurel ont pour objectif, après la démolition des 70 premiers centimètres du mur existant, la construction d'une bordure en béton armé de 70 cm de haut et de 81,5 cm de large, reliée par des barres d'acier à la maçonnerie existante.
Une rangée de tirants URETEK® Microanchors, espacés de 0,5 m, a été installée sur toute la longueur de la berge. Les tirants ont une longueur de 5 m (longueur libre 4 m, bulbe d'ancrage 1 m) et une inclinaison de 15° par rapport à l'horizontal.

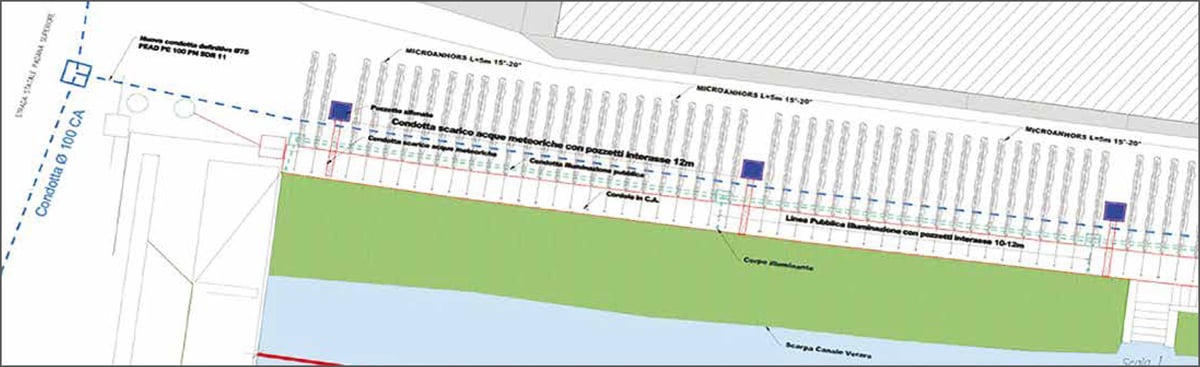

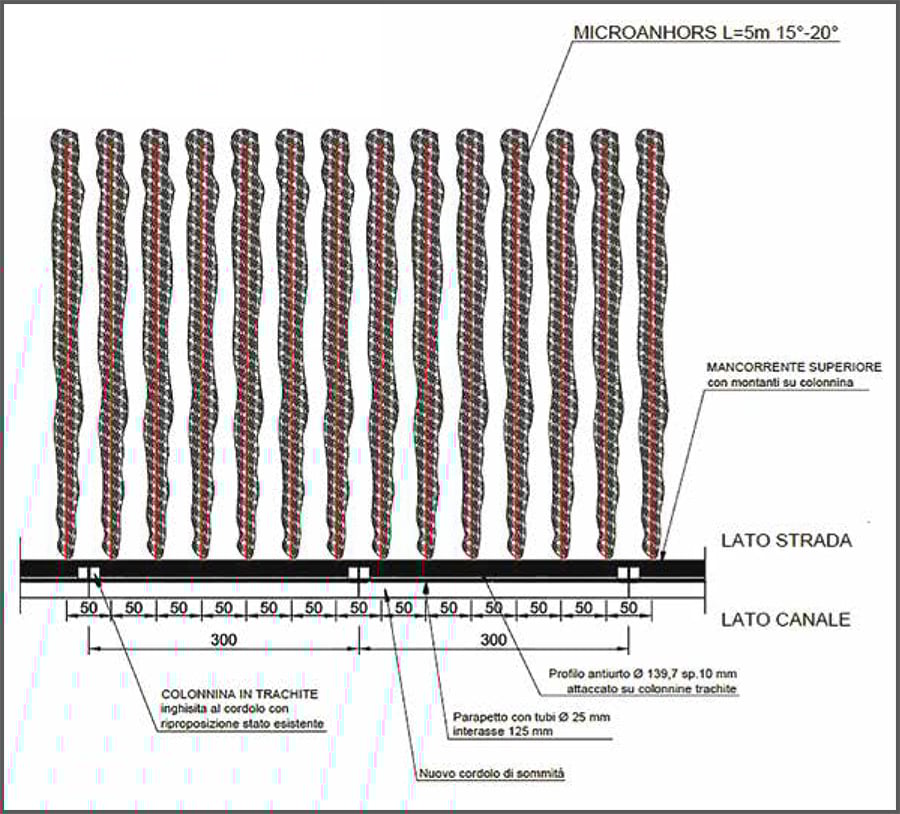

Schéma représentatif de l'opération avec les Microanchors d'URETEK®

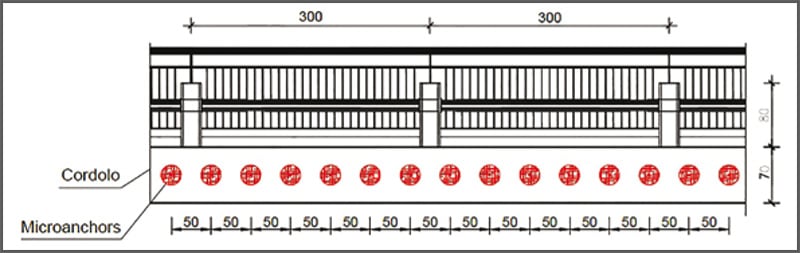

Vue latérale du mur de la berge

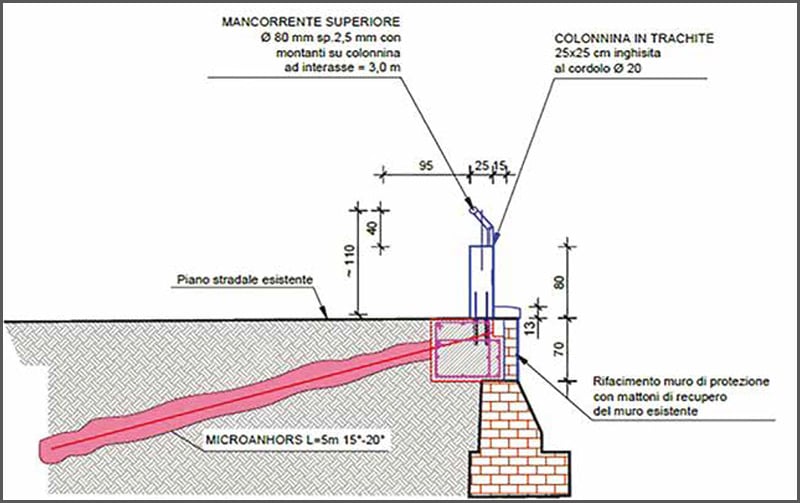

Schéma des micro-tirants

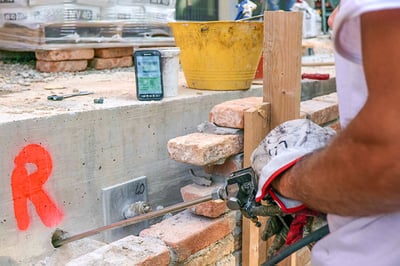

Vue détaillée de l'injection de résine
URETEK Geoplus

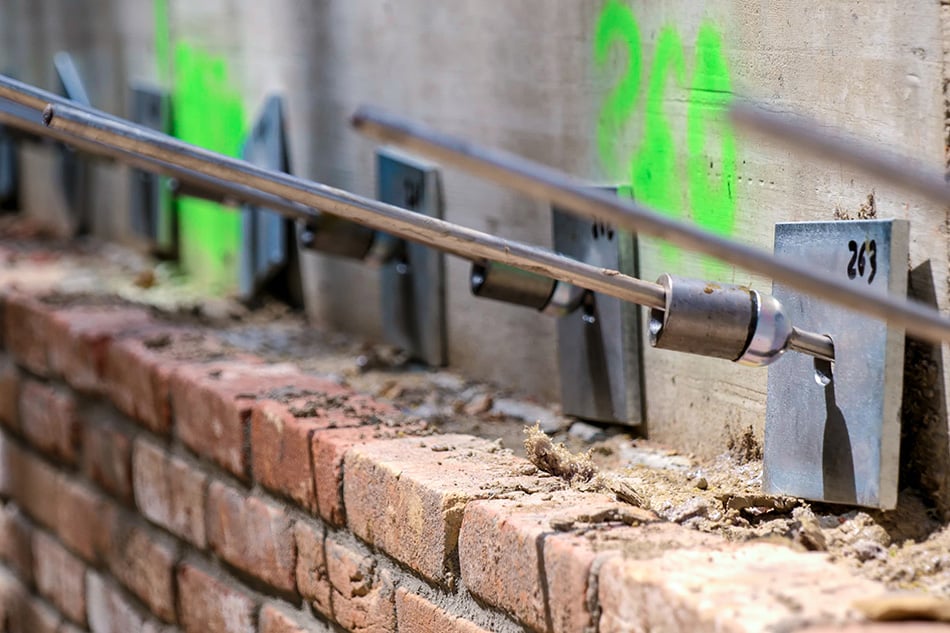

Photo des canules URETEK
et de leurs plaques de distribution

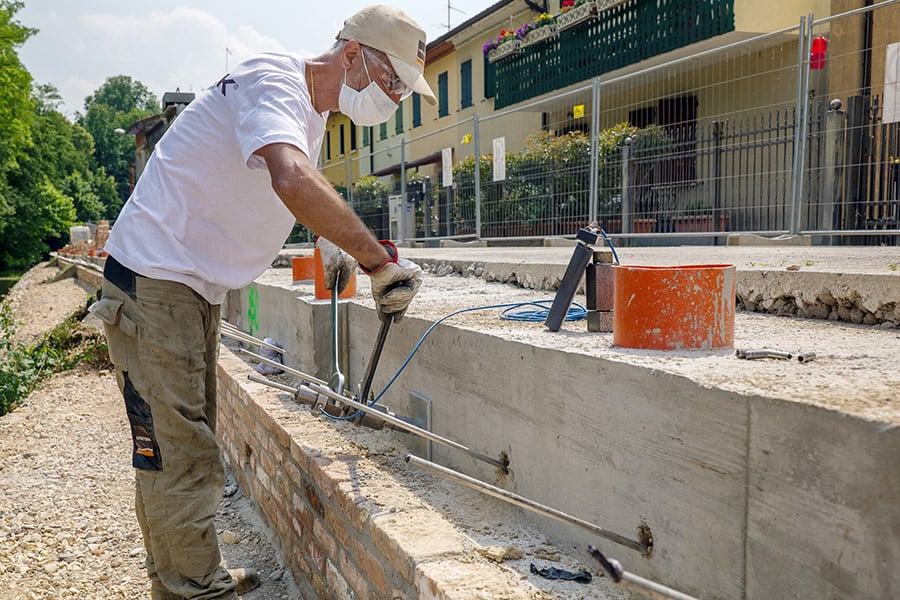

Extension et contrôle des micro-tirants

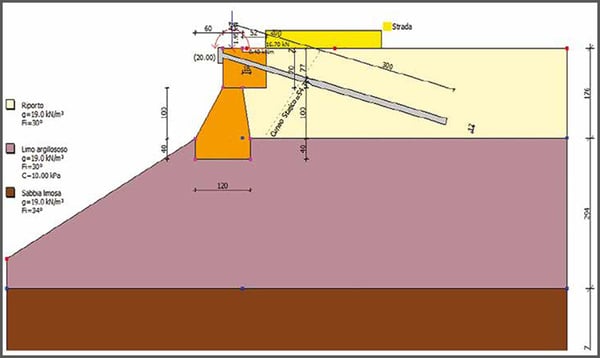

Schéma en coupe de la section de calcul

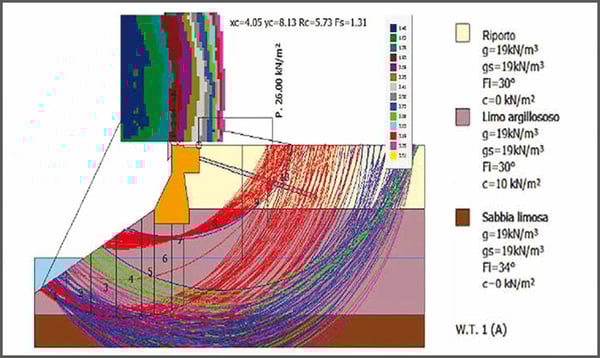

Contrôles de stabilité généraux
