URETEK CAVITY FILLING
Uretek Cavity Filling : Comblement de cavités et de vides sanitaires à l'aide de billes d'argile et d'injection de résines
Notre technique exclusive Cavity Filling permet de remplir les cavités et de les mettre en compression sans surcharger le sol sous-jacent.
Quand utilisons-nous Cavity Filling ?
Les avantages
- Remplissage parfait grâce au grand pouvoir expansif de la résine
- Aucun retrait, aucun tassement plastique du matériau, pour un clavage parfait et une mise en tension de la cavité (mise en compression de l’intrados)
- Mise en sécurité rapide des zones à risques.
- Efficacité immédiate grâce au durcissement rapide de la résine
- Aucune interaction avec des matériaux sensibles
- Aucune modification de la circulation de l’eau grâce à la possibilité d’injecter la résine dans la partie haute de la cavité
- Possibilité d'excaver ou de forer l’amalgame résine/argile à l’aide d’outils classiques
- Coûts d’intervention réduits
- Intervention possible en espaces confinés
Où appliquons-nous le procédé
Cavity Filling ?
Cavités
Caves, vides sanitaires, réservoirs enterrés, galeries artificielles, toutes les cavités dont les dimensions peuvent être parfaitement définies.
Interstices
Mise en sécurité des planchers de vide sanitaires.

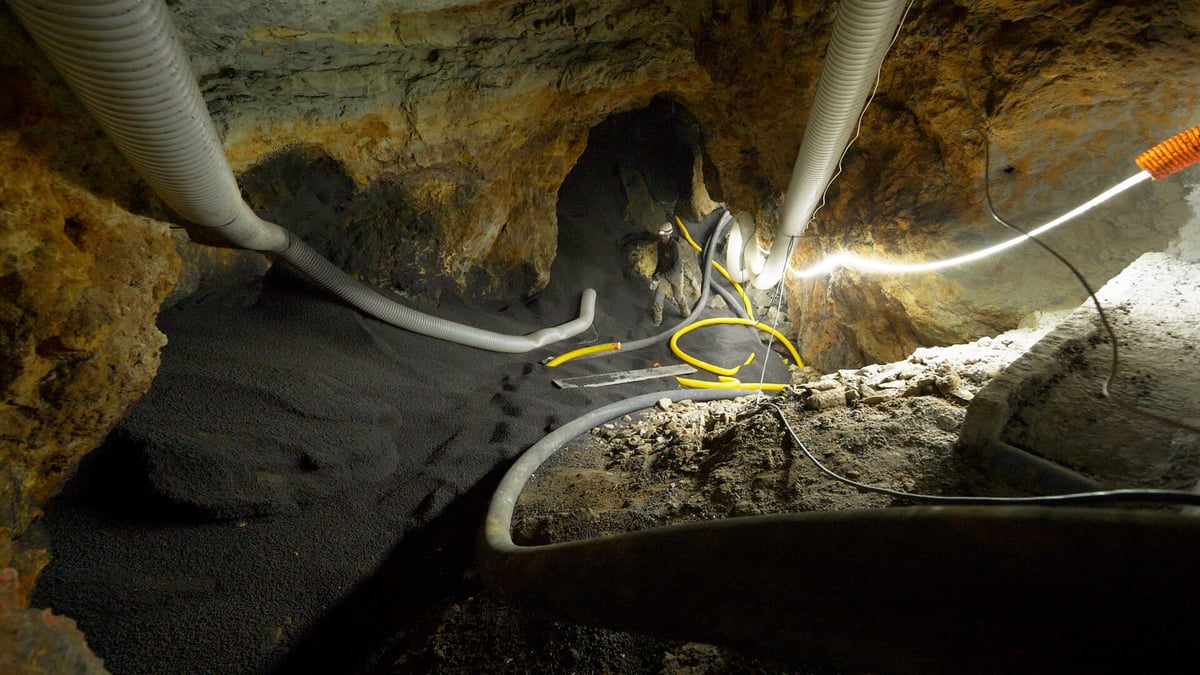

Cavités anthropiques
Remplissage de cuves ou de réservoirs, sécurisation d'ouvrages reposant sur une cavité souterraine. Instabilité de citernes ou de silos enterrés due à la présence de cavités.
Comment fonctionne la technique Cavity Filling ?

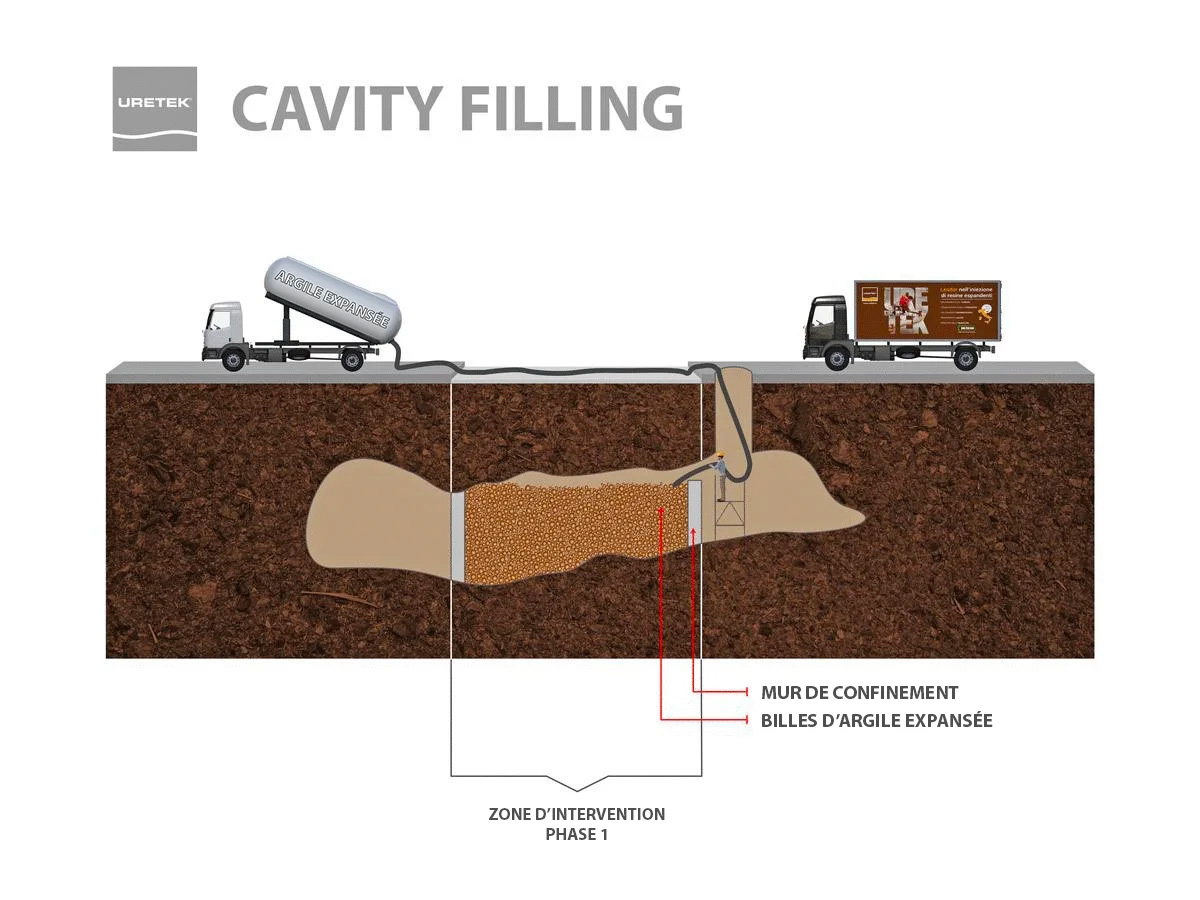

Le procédé consiste à remplir une cavité souterraine ou enterrée avec des billes d’argile désactivées, puis à injecter une résine dans le volume comblé pour en améliorer sa résistance. Le remplissage se fait avec des matériaux légers qui ne surchargent pas le sol sous-jacent.
Ainsi, cette intervention évite le risque d’affaissement du sol sous la cavité due à une trop forte charge liée à l’intervention.
L'expansion de la résine permet de parachever le comblement de la partie haute de la cavité. Si un bâtiment sinistré est situé au-dessus de la cavité, nous consolidons le sol entre la cavité et le bâtiment avec la technique Deep Injections.
Fiche technique
- Billes d’argile expansées
Masse volumique du matériau en vrac EN 1097-3 : ≤ 4,5 kN/m³ (450 kg/m³).
Angle de frottement ≅ 40°.
Absorption d’eau EN 1097-6 : < 75 %.
Module de déformation : Md avec Dr > 80 %: ≥ 25 MPa (250 kg/cm²).
Résistance des granulats à l'écrasement : >800 kPa (8 kg/cm²) selon EN 13055
- Résine Uretek
Temps de réaction de l’ordre de quelques secondes.
Module d’élasticité comparable à celui d’un sol de fondation : 10 à 180 MPa (100 à 1800 kg/cm²).
Poids volumique variable en fonction du taux d’expansion : 1 à 3 kN/m³ (100 à 300 kg/m³).
Les étapes d'interventions du procédé Cavity Filling
1. Définition du projet

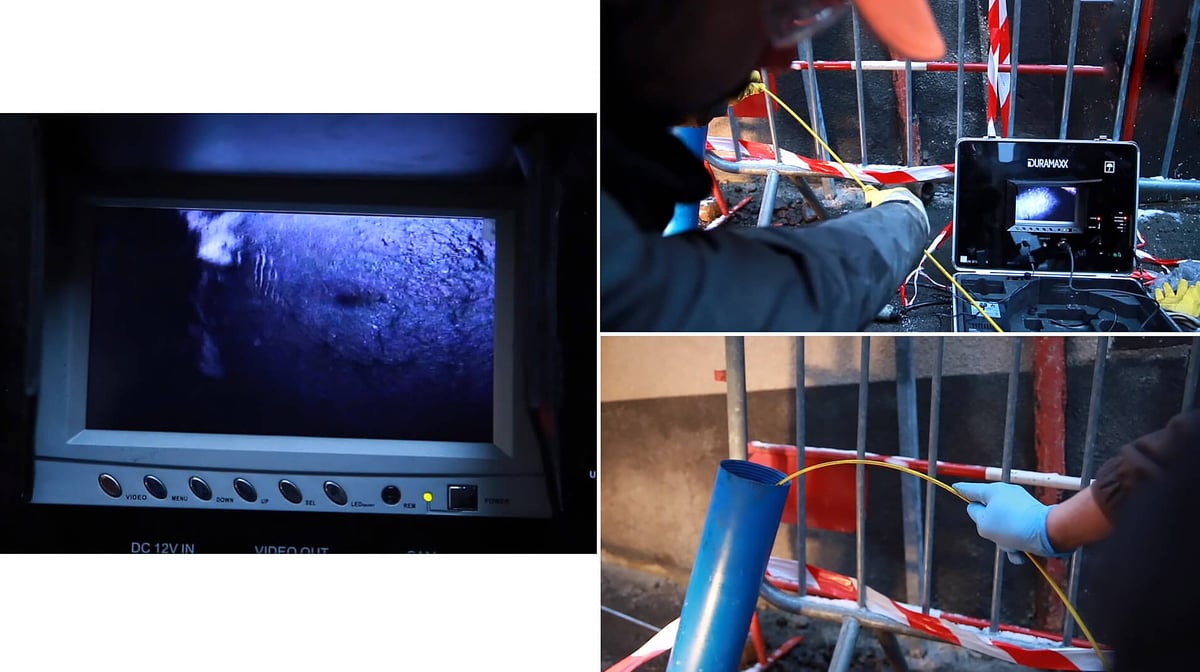

Nous réalisons une étude préliminaire pour définir les dimensions de l’espace à combler (volume et forme).
2. Premier forage
(si nécessaire, lorsque l’opérateur Uretek n’a pas un accès direct à la cavité)Nous perçons des trous de 120 mm de diamètre dans la partie à traiter.

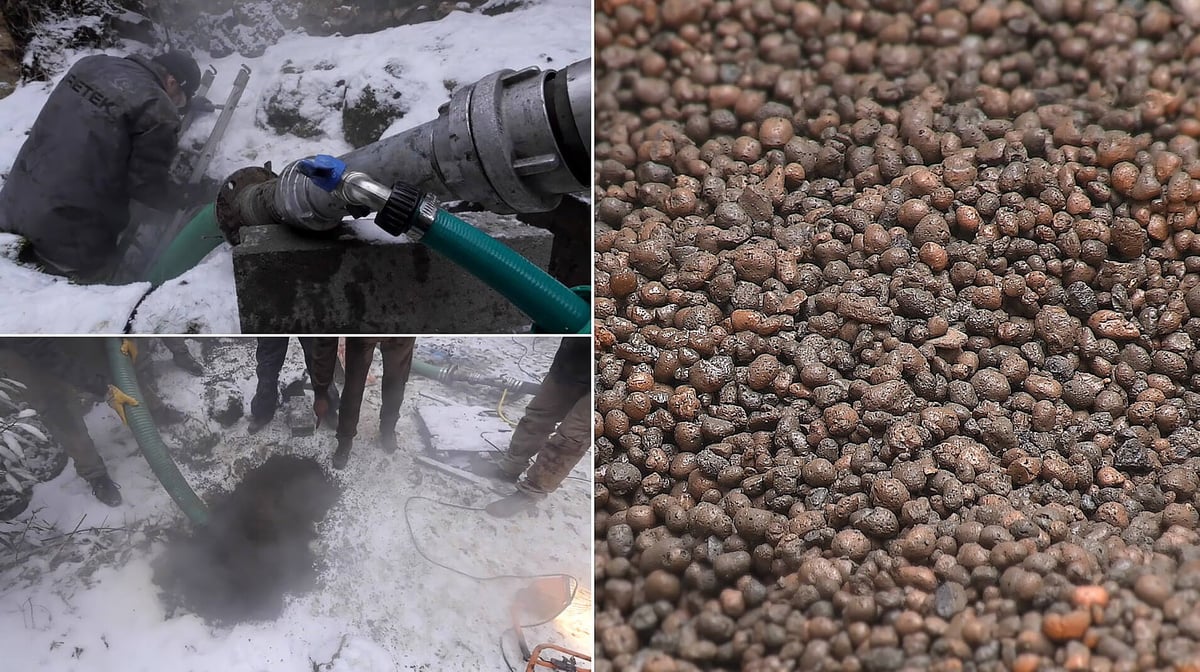

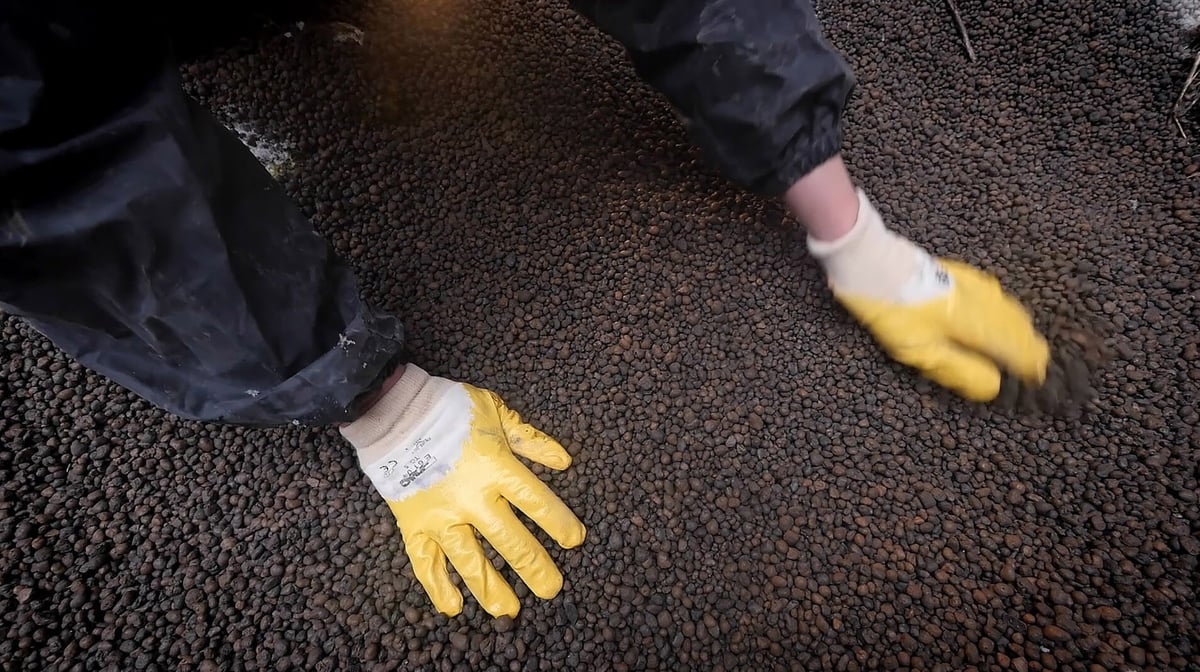

3. Remplissage avec des billes d’argile expansées

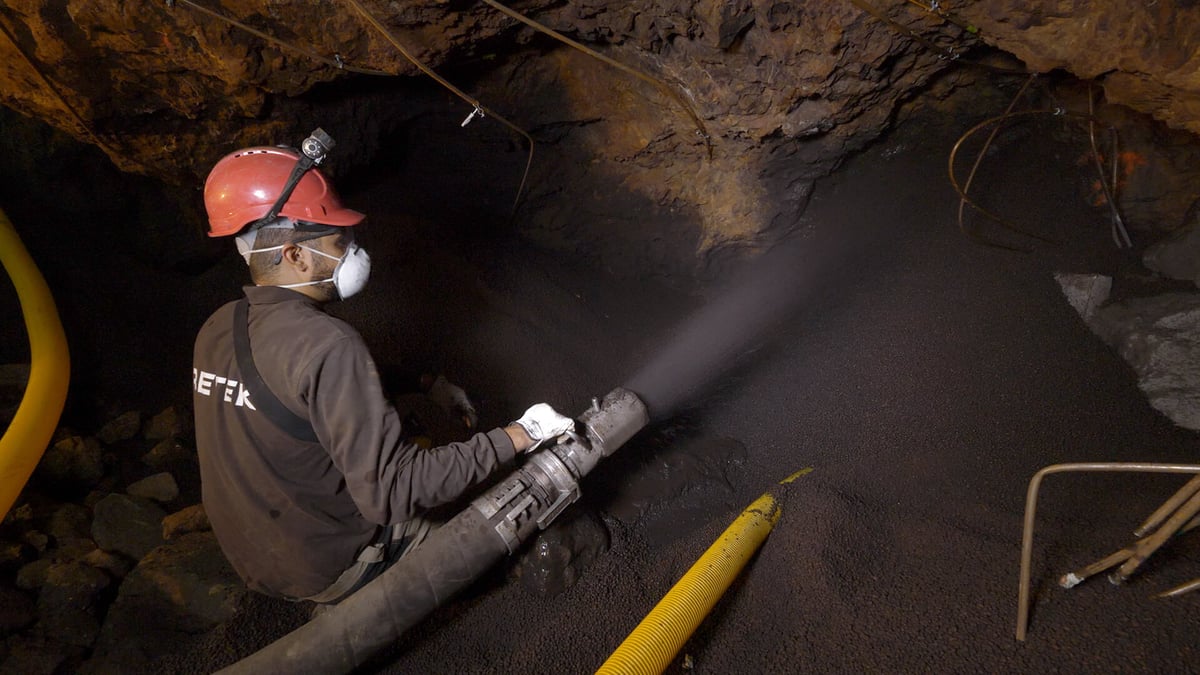

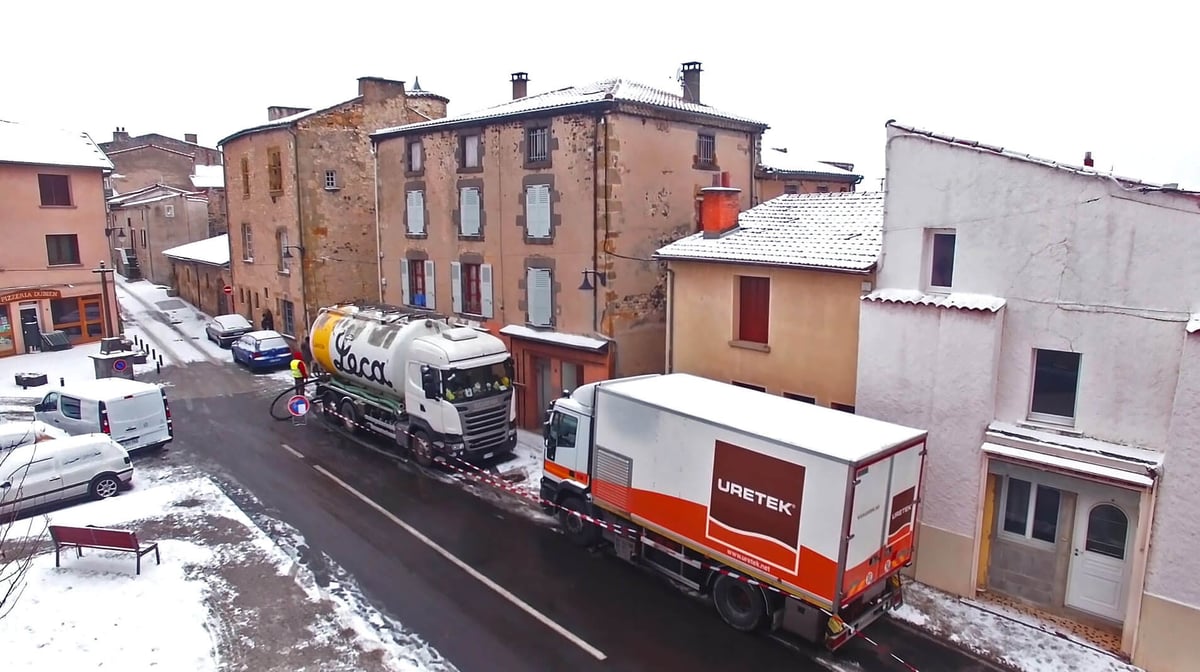

Nous remplissons la cavité de billes d’argile. Un tuyau flexible d’alimentation permet de souffler les billes à l’air comprimé, du camion à la cavité.
4. Deuxième percement

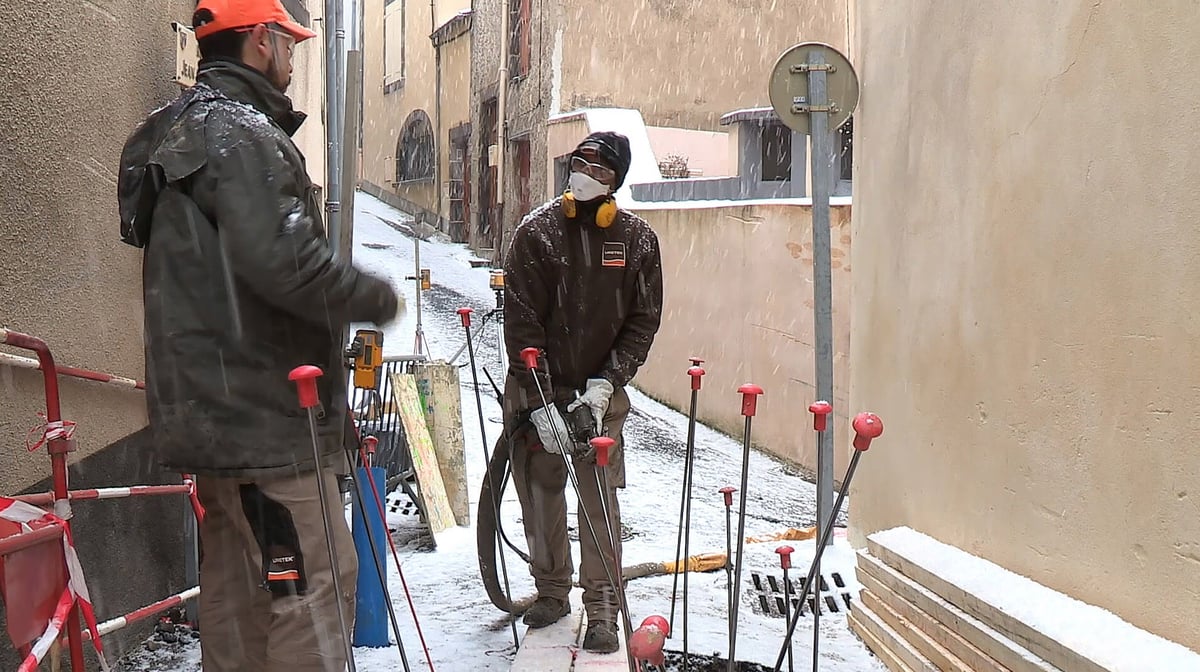

(si nécessaire, lorsque l’opérateur Uretek n’a pas un accès direct à la cavité)Nous perçons à nouveau des trous de 12 mm de diamètre pour injecter la résine.

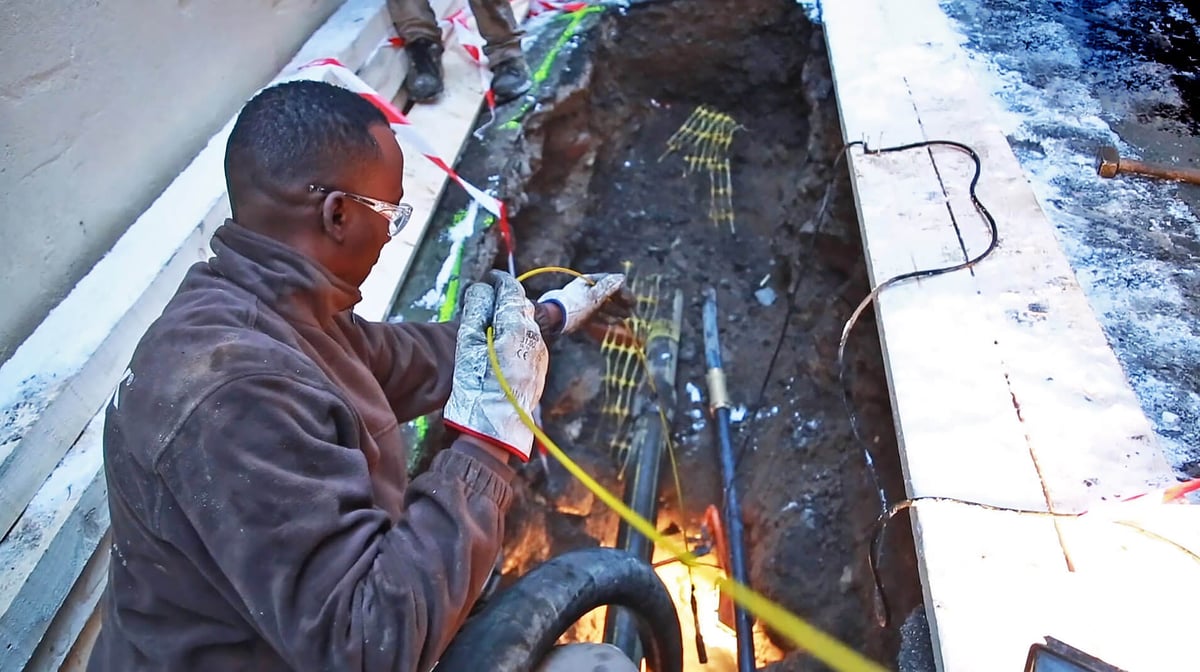

Le maillage des tubes d’injection peut varier en fonction de la profondeur de l'intervention.

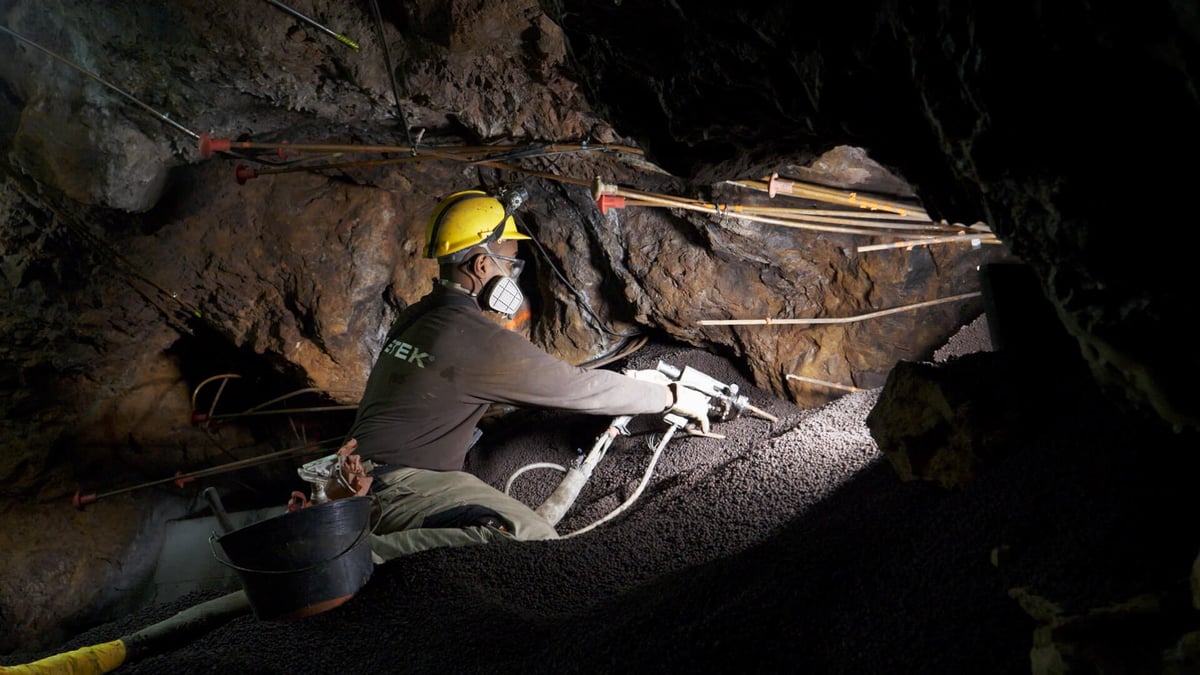

5. Injection de la résine expansive et diffusion dans les billes d’argile
L'expansion de notre résine assure un contact pratiquement continu entre les billes d’argile et la paroi interne de la cavité, avec un comblement significativement supérieur à celui obtenu par les techniques classiques.
De plus, on obtient la saturation et la mise en compression de la voûte.
La polymérisation est très rapide car la résine durcit bien avant de pouvoir s’écouler jusqu'au fond de la cavité.
