Stabilisation mur de soutènement par micro-tirants à la manufacture des Gobelins

Dans le cadre d'un projet de restauration patrimoniale à Paris, Uretek est intervenue à la manufacture nationale des Gobelins pour renforcer un mur de soutènement en basculement.

Cette intervention délicate, menée sur un site historique datant de 1662, a nécessité une solution technique peu invasive et rapide.

Grâce à la technologie Uretek MicroAnchors, l'équipe a installé des micro-tirants sur 9 mètres linéaires de mur, complétés par un drainage périphérique, garantissant ainsi la pérennité de cet ouvrage patrimonial.

Le projet a été achevé avec succès en seulement 4 jours ouvrables.

Le contexte

Fondée en 1662 par Colbert, la manufacture nationale des Gobelins est un site patrimonial majeur qui perpétue depuis plus de 3 siècles son savoir-faire artisanal sous l'égide du Mobilier national.

La problématique identifiée

Un mur de soutènement sépare la manufacture des Gobelins de la parcelle aux Lapins, une parcelle qui accueille une crèche collective. Un basculement de ce mur a été observé, ce qui a conduit à la réalisation de diagnostics structurels et d'études de conception qui ont conclu à la nécessité de réaliser un drainage et de mettre en place des tirants d'ancrage.

Une intervention orchestrée par des spécialistes

L'intervention Uretek fait suite à une mission de maîtrise d'œuvre orchestrée par Riccardo Giordano A.C.M.H., de l'agence d'architecture Arch-R, au diagnostic structurel réalisé par BMI en octobre 2021 et à l'étude géotechnique réalisée par le BET géotechnique Saga Groupe Ingénierie, mission G5+G2-AVP, en date de septembre 2021.

Intervenants du projet :

OPPIC (Maître d'ouvrage)
ARCH-R (Architecte & maître d'œuvre)
BMI (Bureau d'études Structure)
SAGA INGENIERIE (Bureau d'études géotechniques)
RENOFORS (Entreprise principale)
URETEK (Spécialiste des micro-ancrages)

La technologie mise en œuvre

À l'issue des études de conception, la solution retenue consistait à réaliser un drainage périphérique au mur de soutènement permettant de supprimer le poids induit par la stagnation des eaux dans les sols et à mettre en œuvre des micro-tirants d'ancrage.

Pour ce faire, l'équipe d'intervention Uretek a mis en place des micro-ancrages répartis sur 4 lignes avec 1 mètre d'entraxe de façon à reprendre la totalité des charges induites par la poussée exercée. Au total, ce traitement a ainsi concerné 9 mètres linéaires du mur de soutènement.

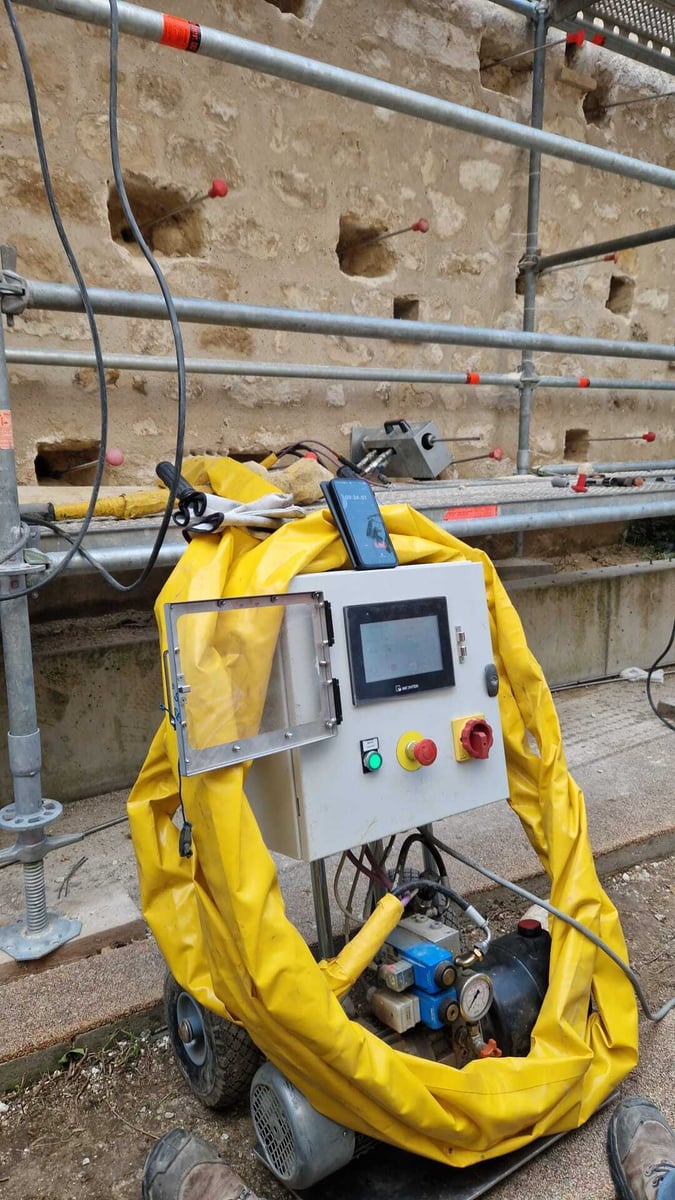

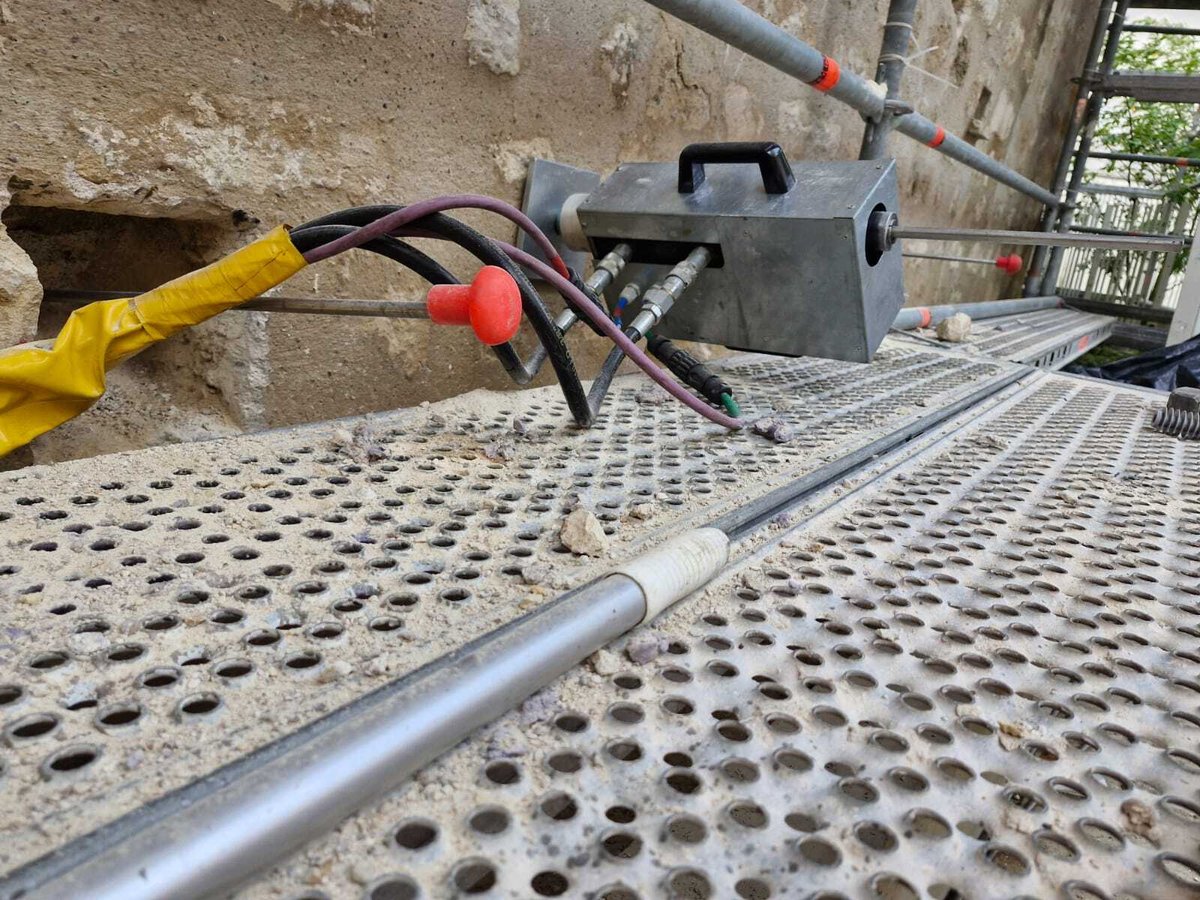

Après mise en tension de ces micro-tirants, des essais de contrôle ont permis de confirmer l'efficacité de la pose. Combiné aux futures installations drainantes, ce mur de soutènement ne se déformera plus à cause de cette problématique.

Le projet en détail

Diagnostic et études préalables

Le basculement du mur de soutènement a nécessité une approche méthodique et rigoureuse. Les diagnostics structurels réalisés par BMI en octobre 2021, combinés à l'étude géotechnique menée par Saga Groupe Ingénierie, ont permis d'identifier précisément les causes du désordre et de définir la stratégie d'intervention optimale.

Configuration technique de l'intervention

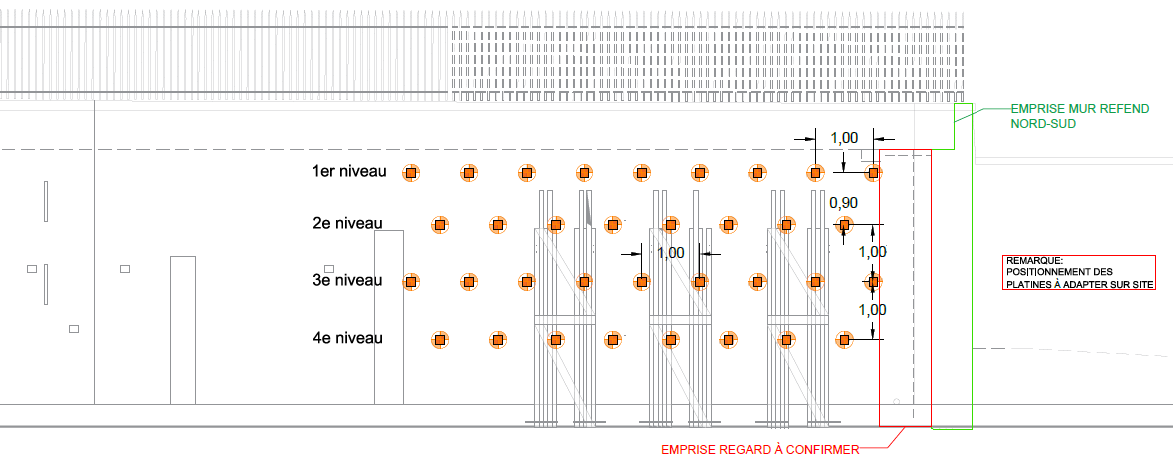

L'équipe d'Uretek France a installé les micro-ancrages selon une configuration spécifique : 4 lignes horizontales espacées verticalement, avec un entraxe de 1 mètre entre chaque ancrage sur une même ligne. Cette répartition uniforme garantit une reprise homogène des efforts de poussée exercés par le terrain.

Mise en œuvre sur site patrimonial

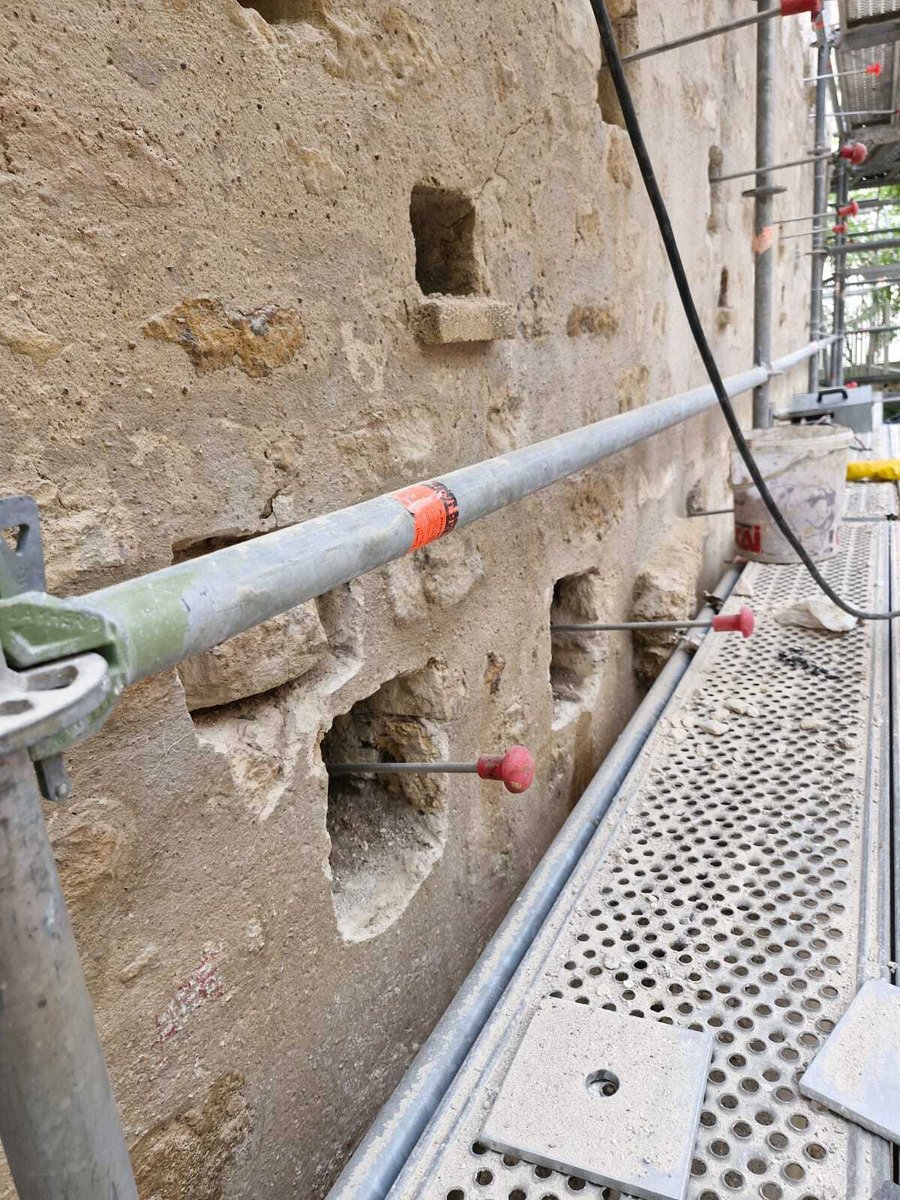

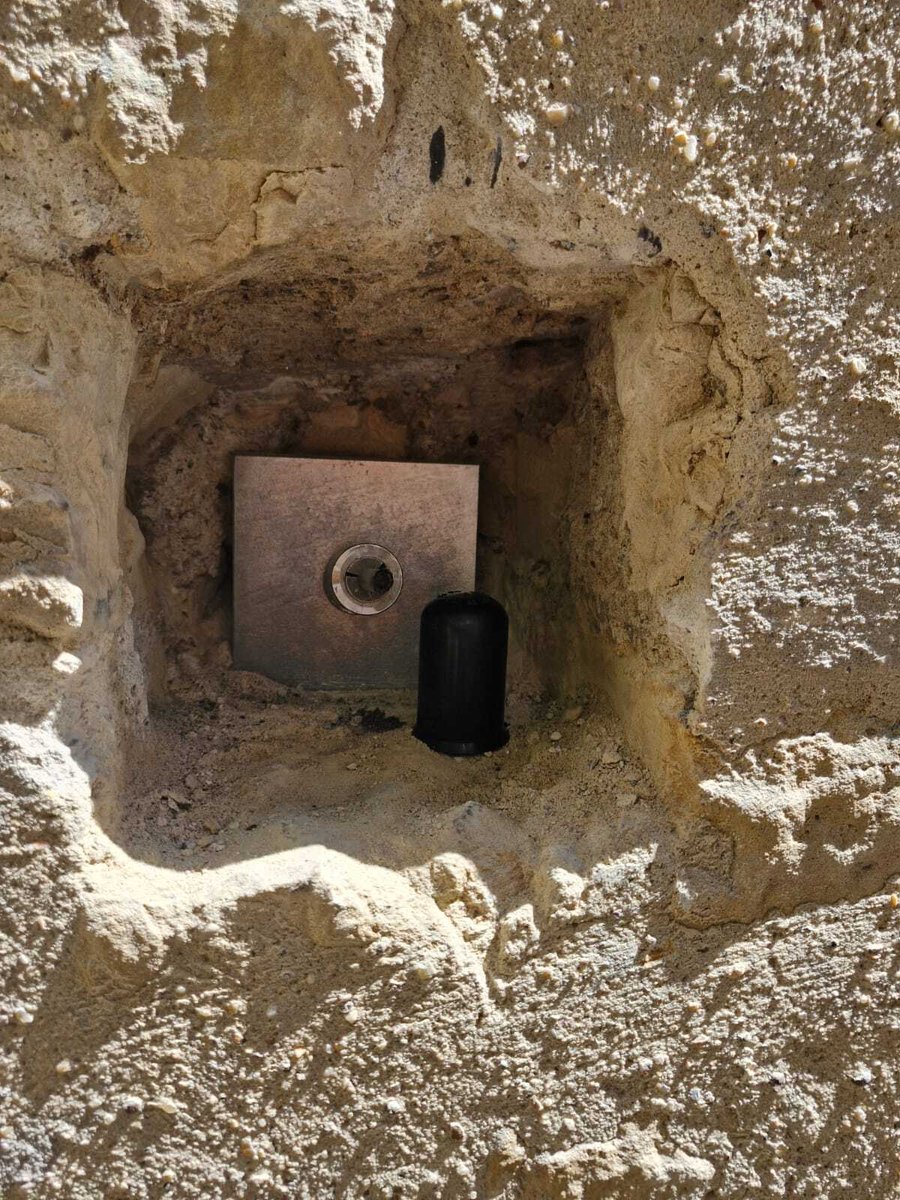

L'intervention sur un site historique comme la manufacture des Gobelins impose des contraintes particulières. Le faible diamètre de perçage des micro-ancrages Uretek a permis de préserver l'intégrité du mur support, un élément crucial pour la conservation du patrimoine. De plus, l'espace réduit entre le mur et la crèche adjacente nécessitait une solution technique adaptée aux conditions d'accès limitées.

Procédure de contrôle et validation

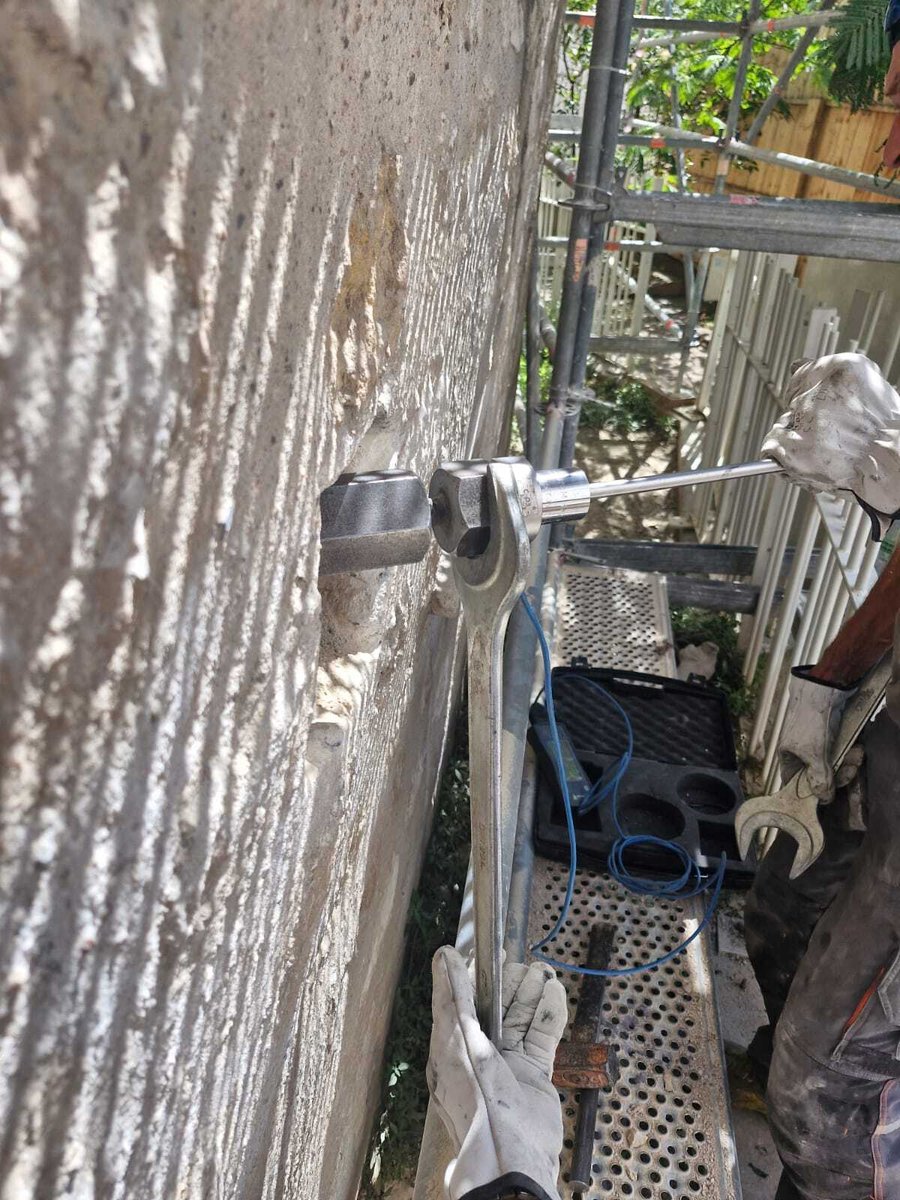

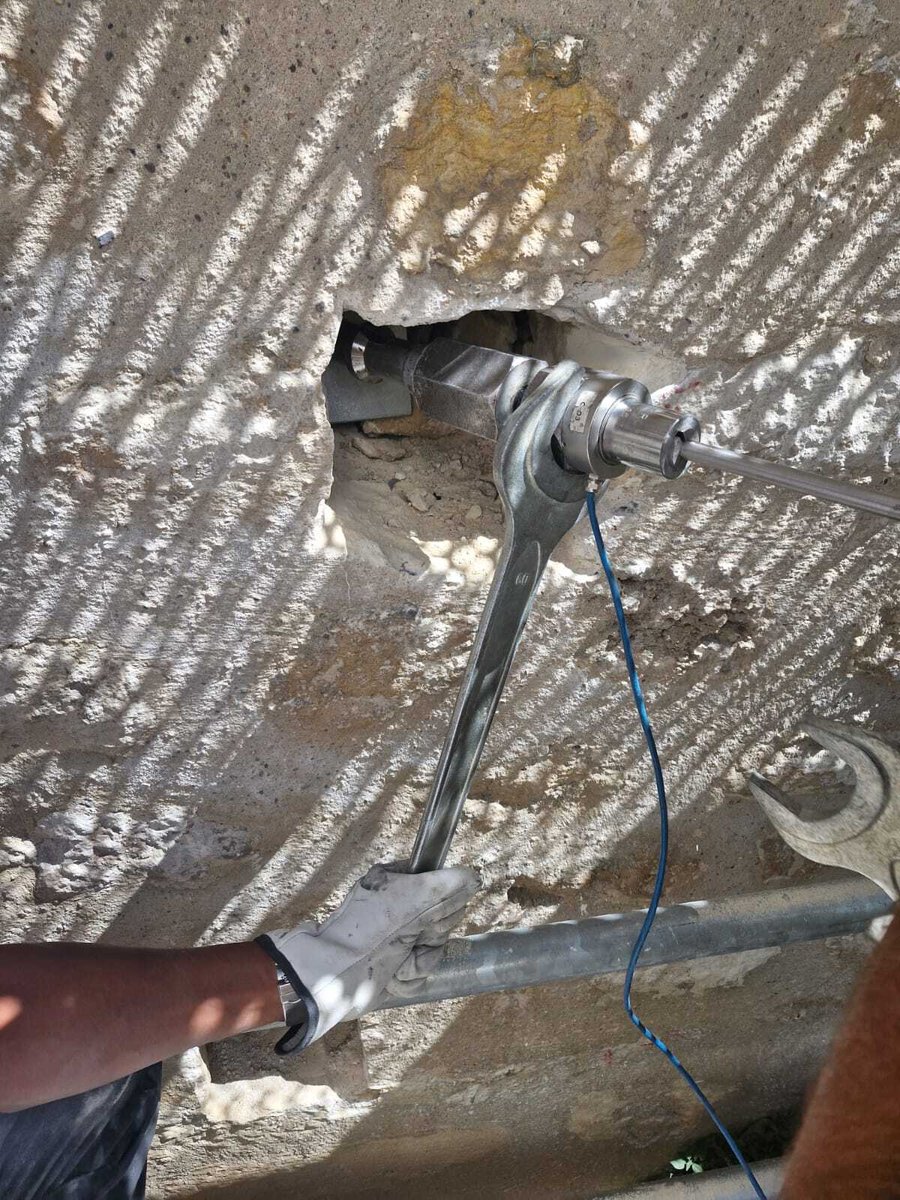

Une fois les micro-tirants installés et mis en tension, des essais de contrôle rigoureux ont été réalisés pour valider la performance du système d'ancrage. Ces tests ont confirmé que les micro-ancrages reprennent efficacement les charges de poussée et stabilisent durablement le mur de soutènement.

Solution drainante complémentaire

En complément des micro-ancrages, un système de drainage périphérique sera installé pour supprimer les problèmes liés à la stagnation des eaux dans les sols. Cette approche combinée garantit la pérennité de l'ouvrage en traitant à la fois les symptômes et les causes du basculement.

2025-08 - Manufacture des Gobelins (75) Paris (MA)

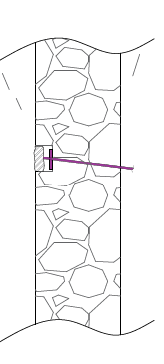

2025-08 - Manufacture des Gobelins (75) Paris (MA) 2

Les résultats

L'intervention à la manufacture des Gobelins a fait l'objet d'une documentation technique complète, incluant les plans d'intervention détaillés et les résultats des essais de contrôle réalisés après mise en tension des micro-ancrages. Ces documents attestent de la conformité et de l'efficacité de la solution mise en œuvre, garantissant la stabilité à long terme du mur de soutènement.

Les tests de charge ont confirmé que chaque micro-ancrage reprend correctement les efforts de poussée, assurant ainsi la sécurité tant pour la manufacture des Gobelins que pour la crèche adjacente. Le traitement sur 9 mètres linéaires de mur, réalisé en seulement 4 jours, illustre la performance et l'efficacité de la technologie Uretek MicroAnchors appliquée au patrimoine historique.
