Rénovation du gymnase Marcel Bel à Meudon

Introduction

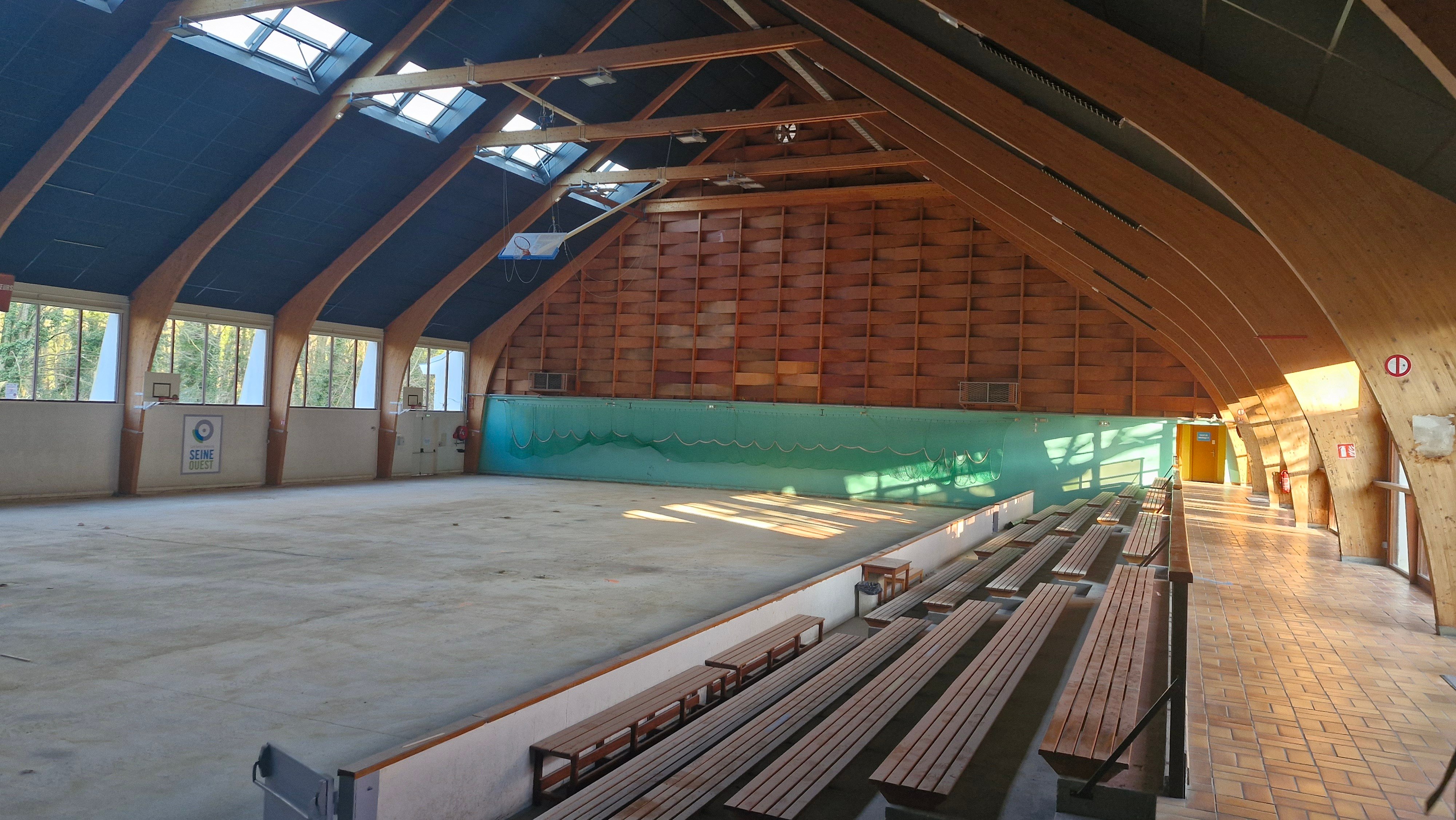

À Meudon, dans les Hauts-de-Seine, le gymnase Marcel Bel de type R+1 comprenant trois salles de sport a fait l’objet d’une rénovation. Dans ce cadre, la société Uretek est intervenue pour traiter le sol sous les fondations et les dallages de la salle Jean Guimier et des vestiaires, affectés par des mouvements du sol d’assise.

Le contexte

Le projet portait sur la rénovation d’un équipement sportif dont le rez-de-chaussée est à niveaux décalés.

Les sondages géotechniques ont montré un sol composé de remblais en surface, d’argiles jusqu’à environ 5,5 m de profondeur, et de sables plus résistants en profondeur.

La problématique

Les fondations ont subi des tassements différentiels, causés par les mouvements du sol d’assise.

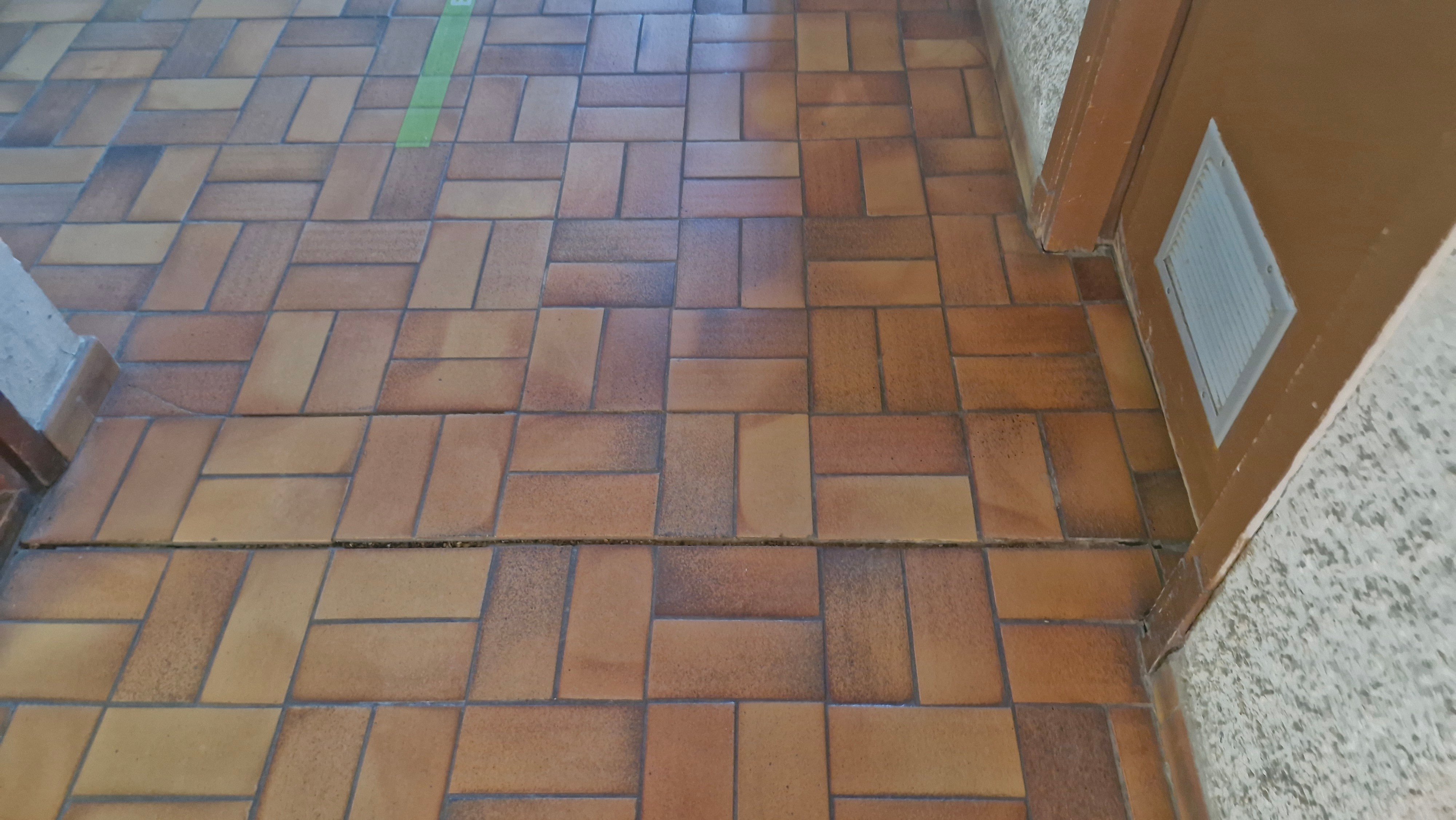

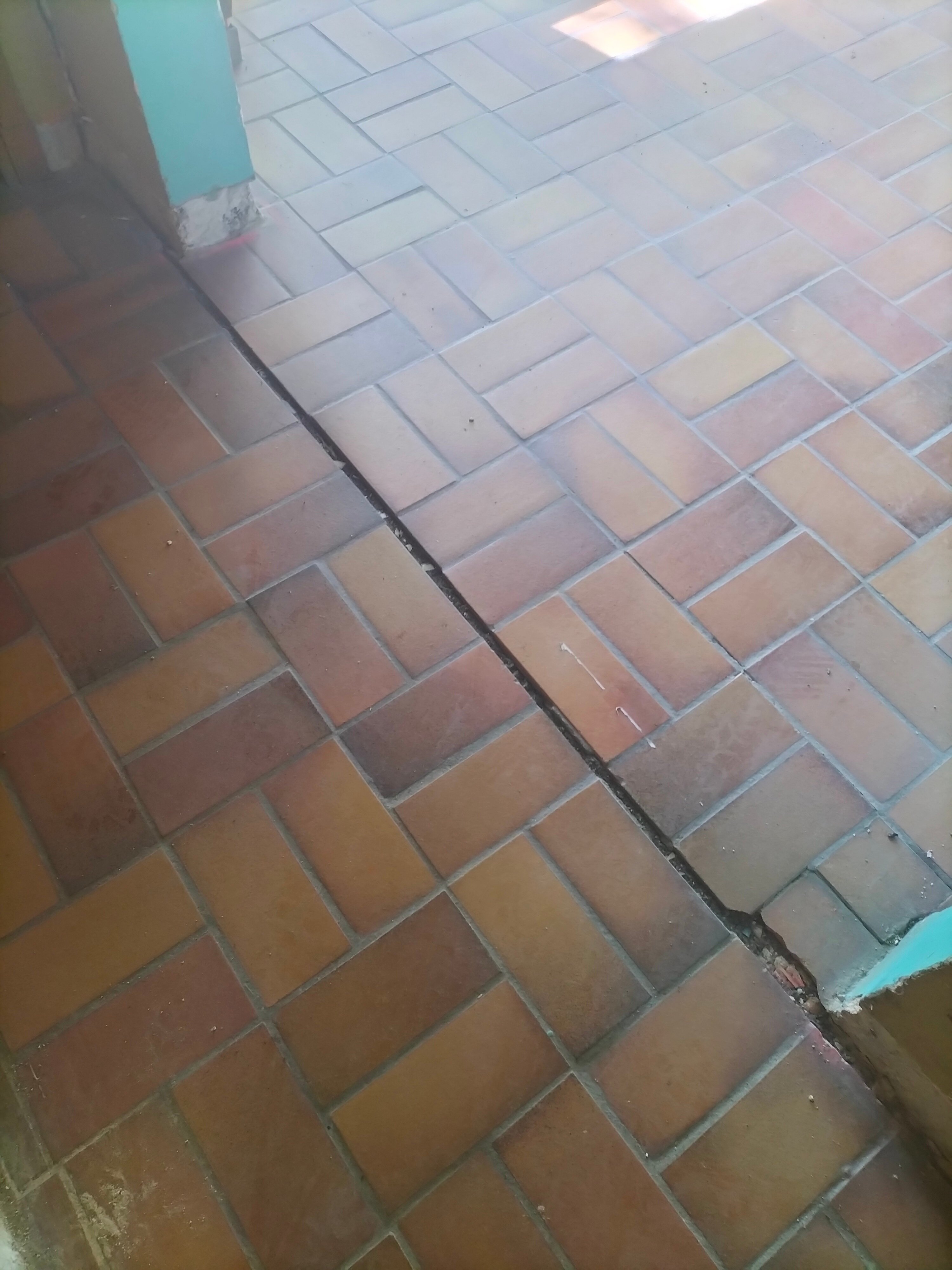

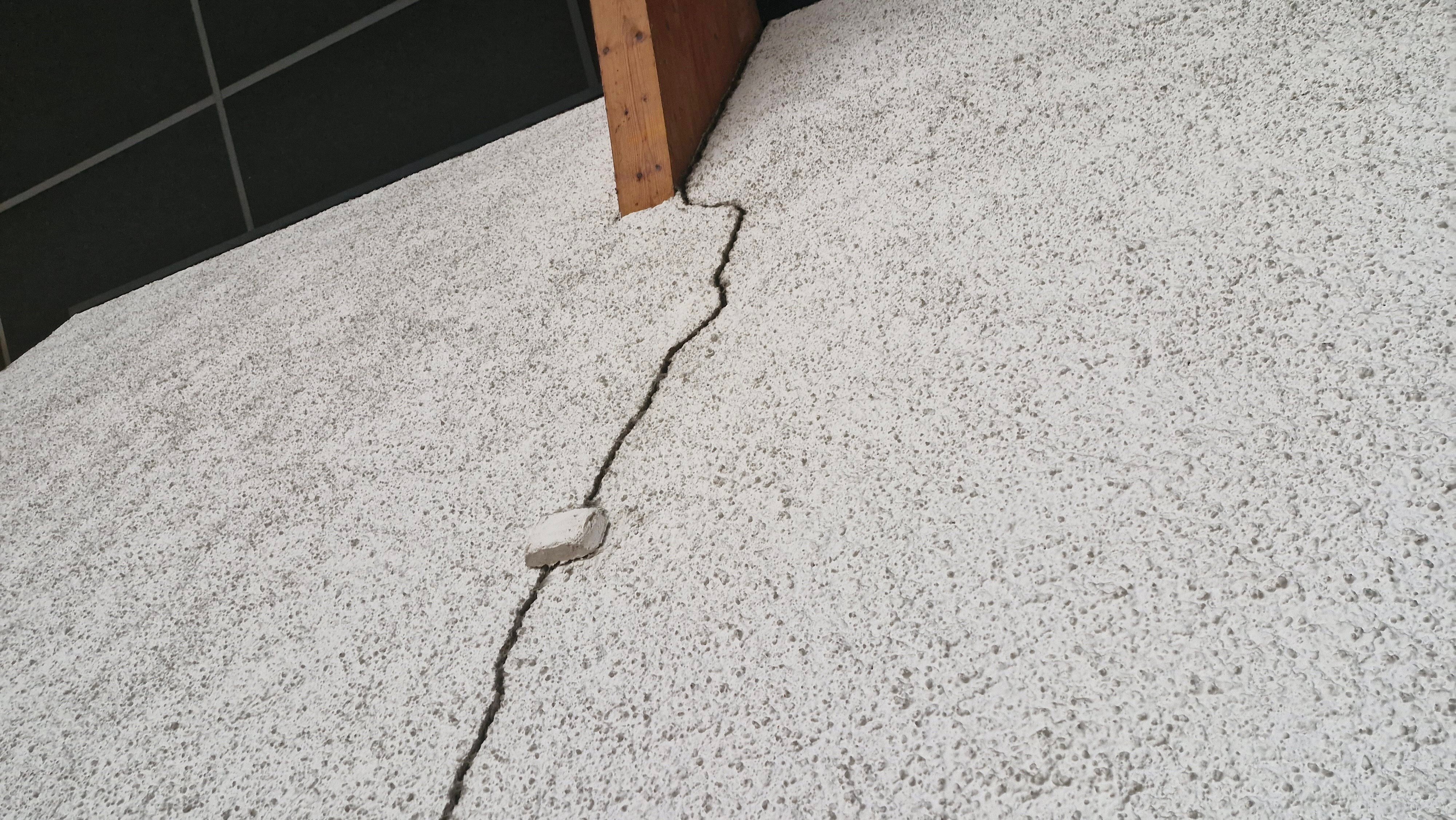

Ils se traduisent par un affaissement irrégulier et une fissuration du dallage. Les caractéristiques mécaniques limitées des remblais et des argiles superficielles ne permettaient pas d’assurer une assise stable à l’ouvrage.

Phases d'intervention

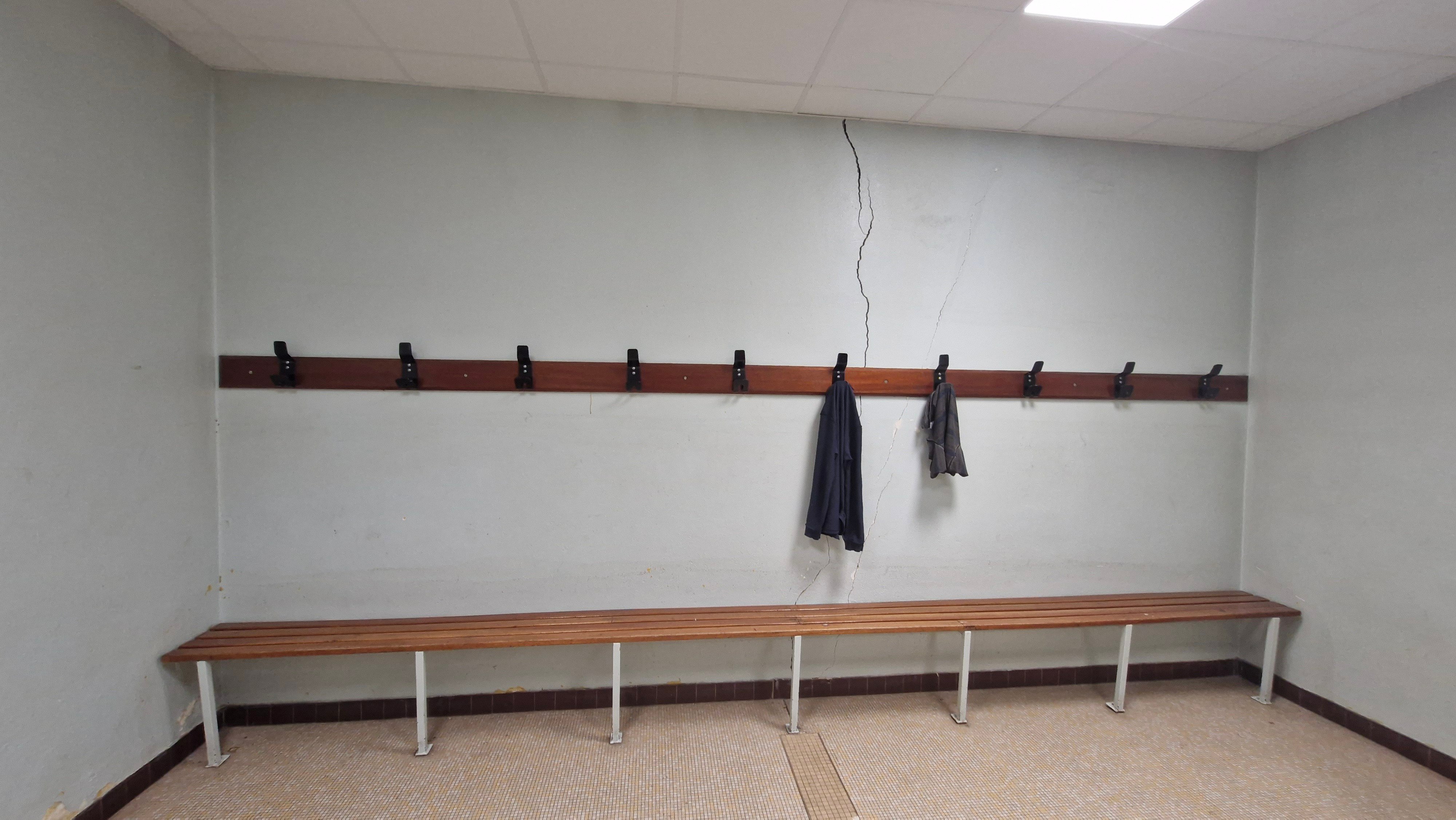

Fissure verticale sur le mur des vestiaires

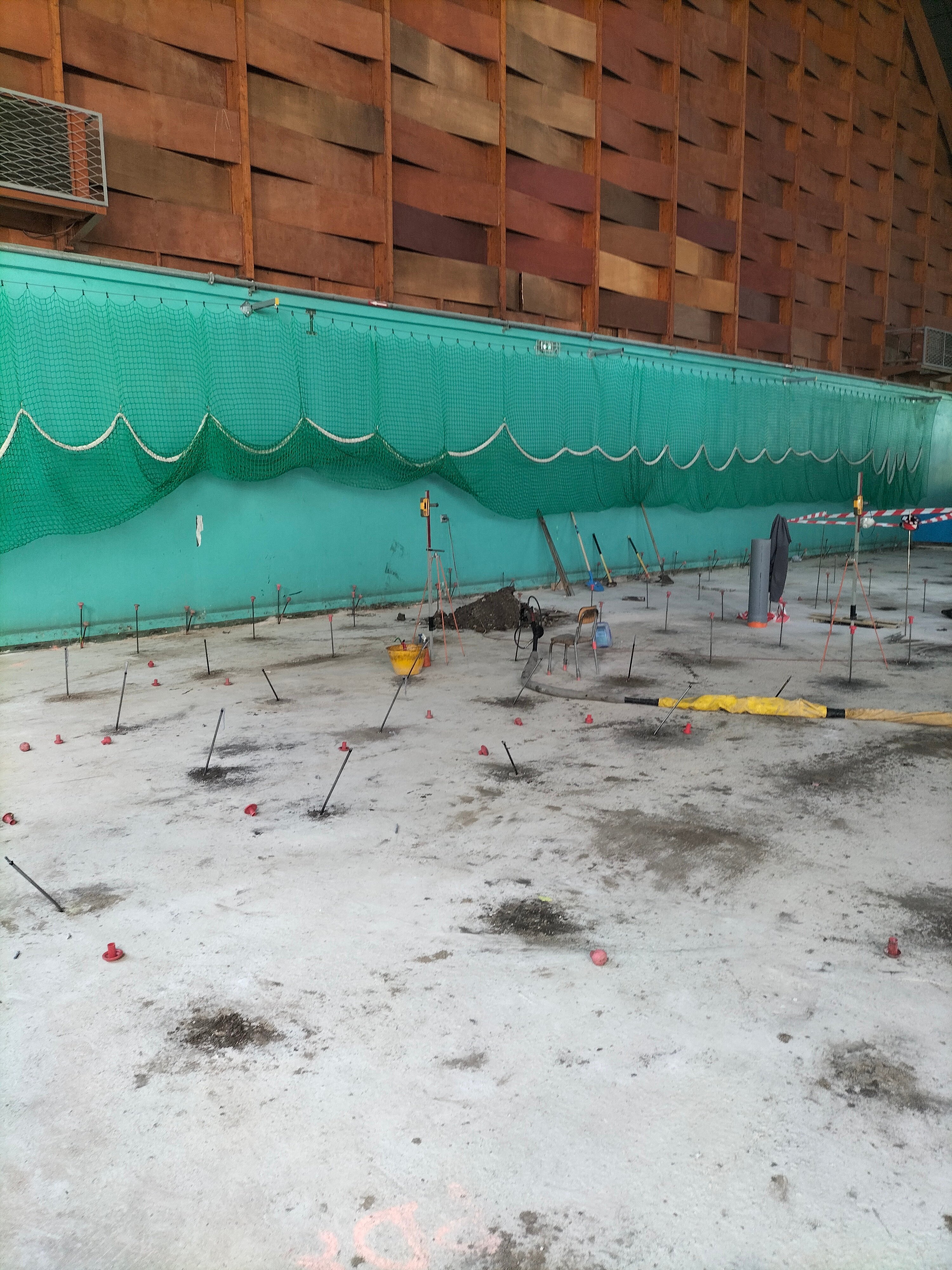

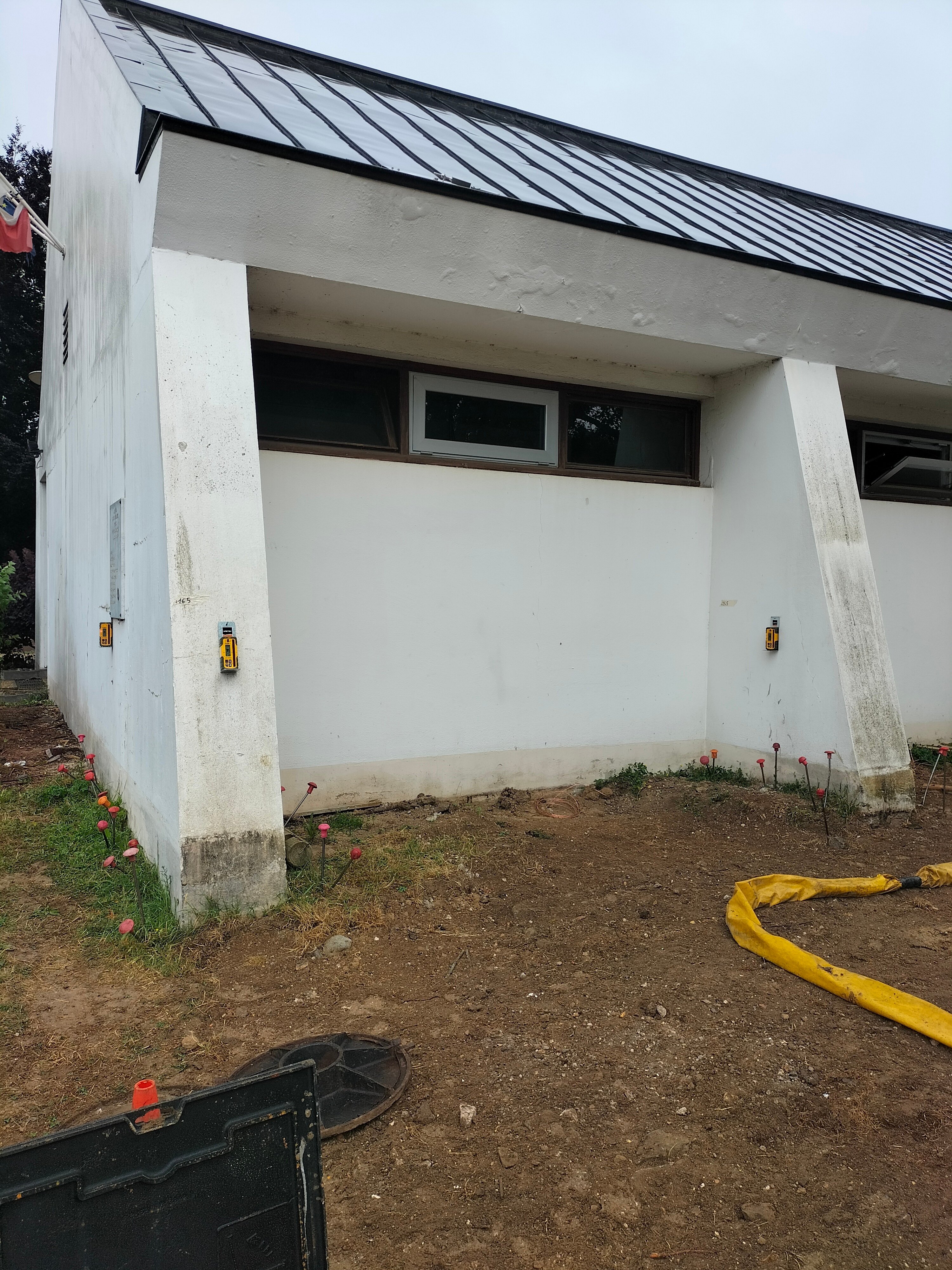

Pose des canules d'injection de résines le long du mur extérieur du gymnase

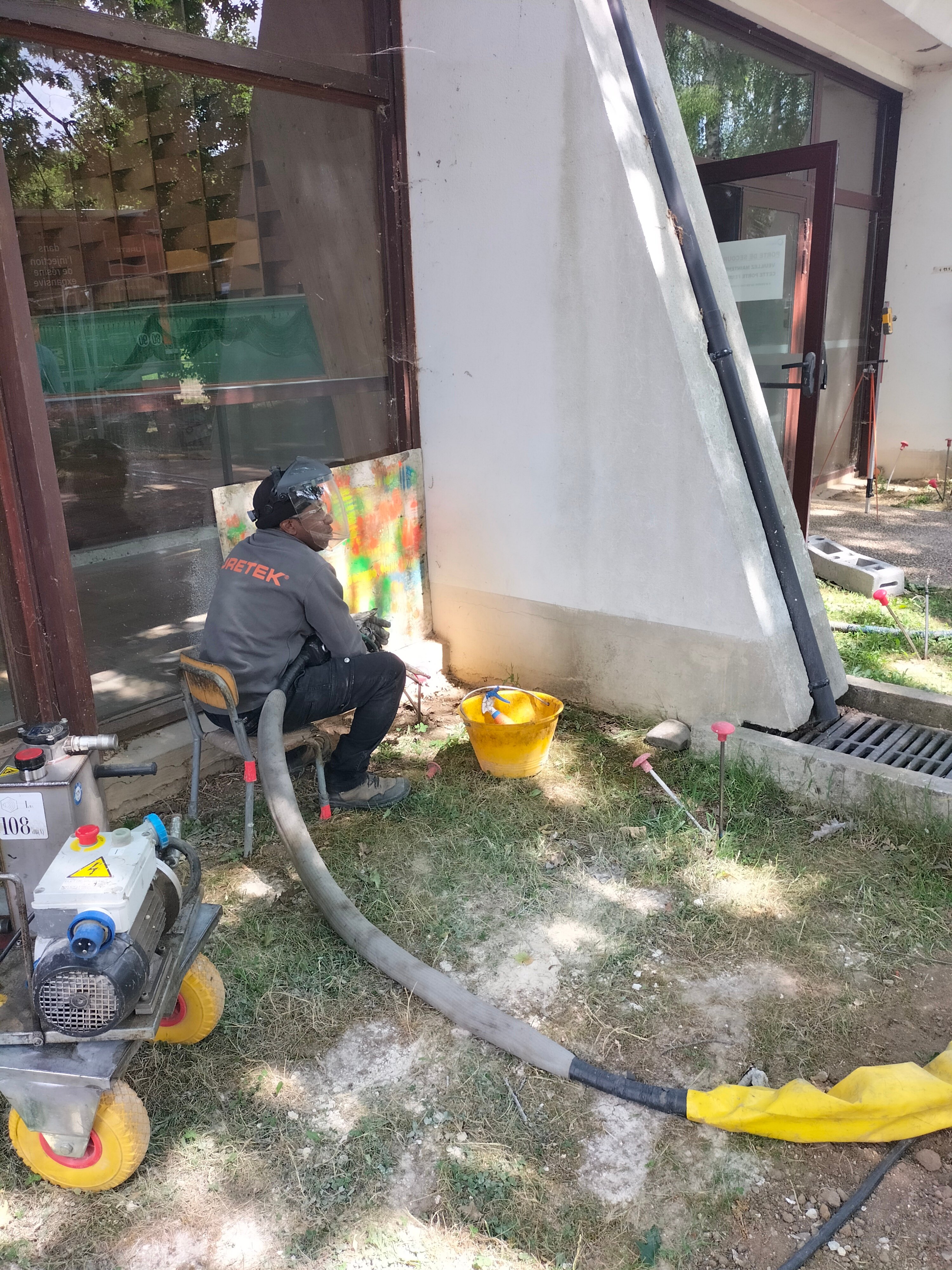

Injection de la résine expansive à l'extérieur du gymnase

La solution

Uretek a choisi d’injecter une résine expansive pour améliorer la portance du sol d’assise via le procédé Deep Injections.

La résine compacte les terrains et comble les vides sous les fondations, ce qui limite aussi les effets de déshydratation et de réhydratation des argiles.

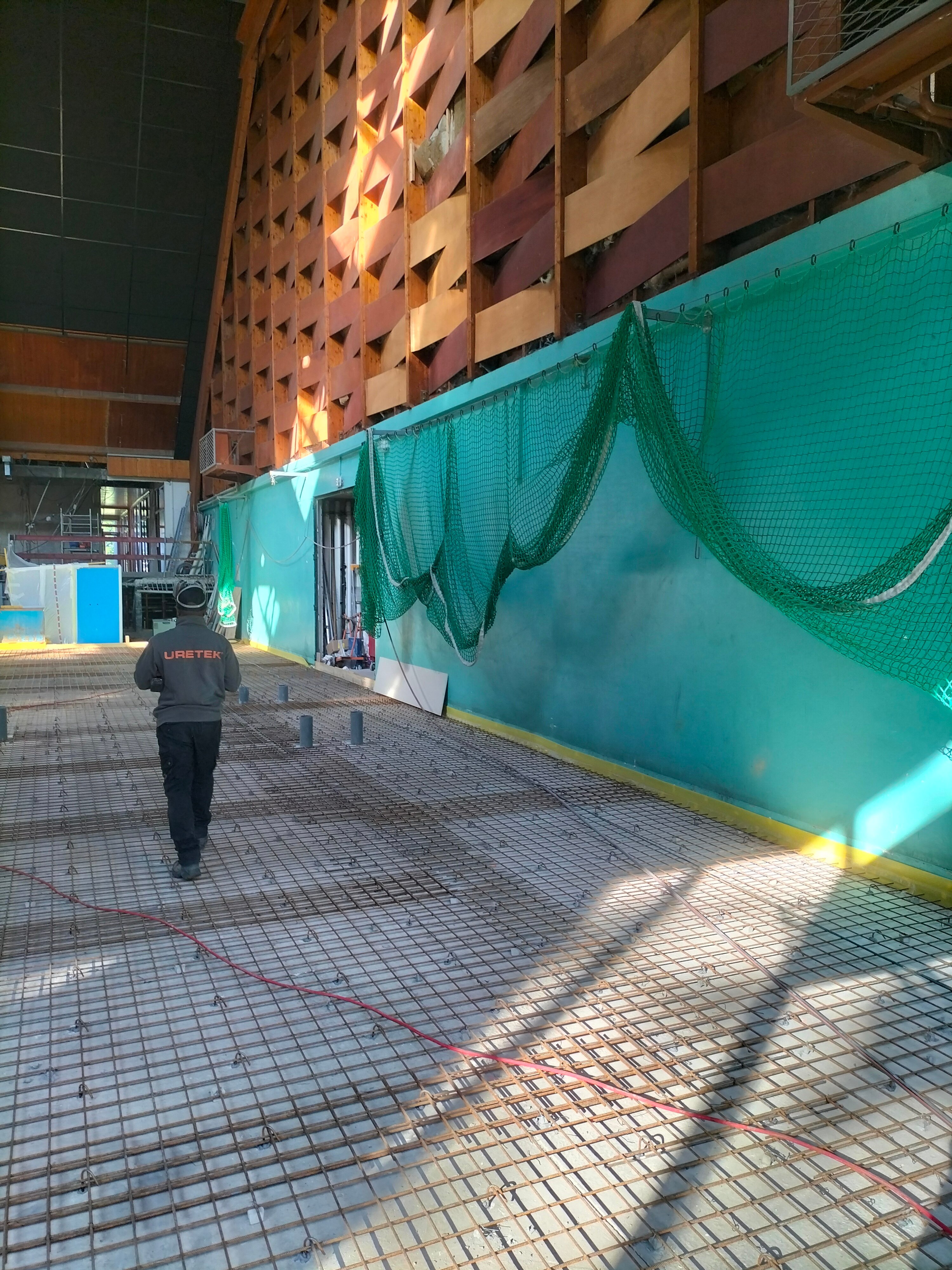

Le traitement s’appuie sur la technologie Multipoint, qui diffuse la résine de façon homogène dans le sol. Il concerne les murs porteurs, les longrines, les massifs et les semelles isolées, jusqu’à 5,5 m de profondeur, ainsi que les dallages de la salle Guimier et des vestiaires.

Les injections sont suivies en permanence par un contrôle laser. Des essais au pénétromètre, réalisés avant et après travaux, permettent de vérifier l’amélioration du sol.
