URETEK DEEP INJECTIONS^®

AMÉLIORATION DE SOLS ET STABILISATION DE BÂTIMENTS

URETEK DEEP INJECTIONS^® :
Des injections de résine expansive pour consolider les sols sous fondations

La technologie exclusive URETEK DEEP INJECTIONS^® consiste à réaliser des injections de résine expansive afin d'améliorer la résistance du sol.

De façon à s'adapter à chaque situation, il existe plusieurs types de résine expansive exclusive nous permettant de choisir la résine la plus appropriée en fonction des caractéristiques du sol et du type d’intervention à réaliser.

La technique URETEK Deep Injections^® est utilisée en cas d’affaissement consécutif à l’abaissement des fondations, du dallage de l’ouvrage, ou du revêtement routier mais également pour :

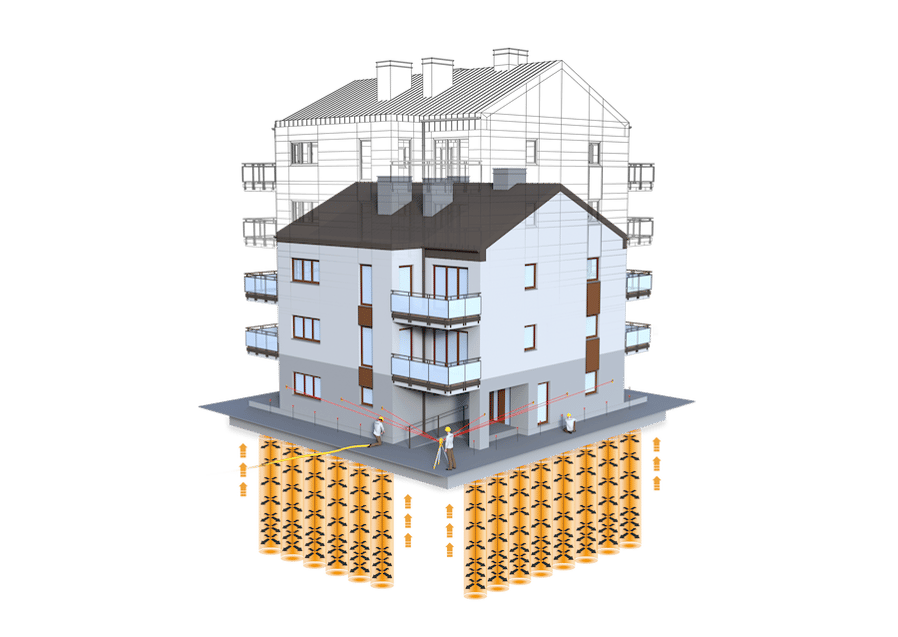

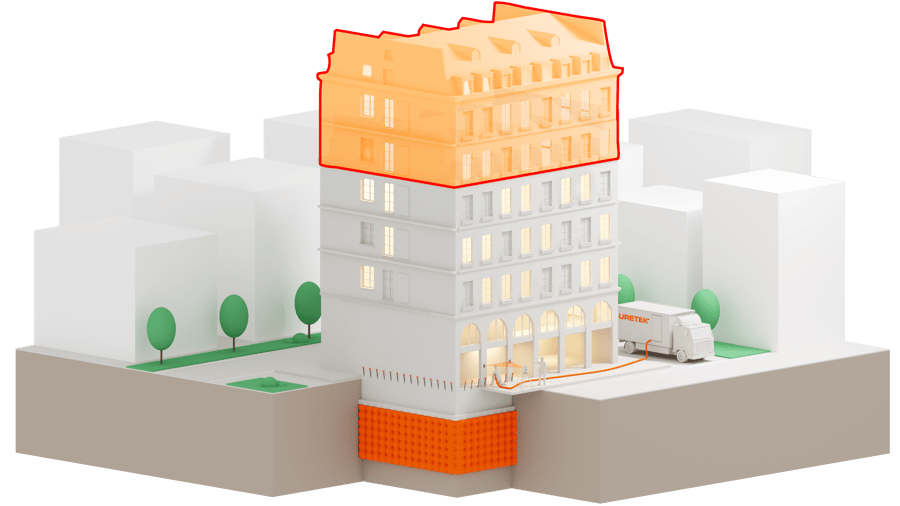

améliorer les caractéristiques hydrauliques et mécaniques du sol sous fondation d’ouvrages existants, en cas de réhabilitation et/ou de surélévations ;
diminuer le risque de liquéfaction des sols pour améliorer la réponse sismique ;
éliminer les tassements différentiels causés principalement par les variations hydriques du sol (réseaux fuyards, sécheresse) ;
rétablir la portance du sol en cas de déformations dues à des tassements différentiels.

Ces résines à expansion rapide et à haute pression de gonflement sont injectées dans le sol selon la nouvelle méthode brevetée URETEK Multipoint^® garantissant une diffusion homogène de la résine et un traitement uniforme du sol sous fondations.

COMMENT FONCTIONNE LA MÉTHODE D’INJECTION URETEK MULTIPOINT^®?

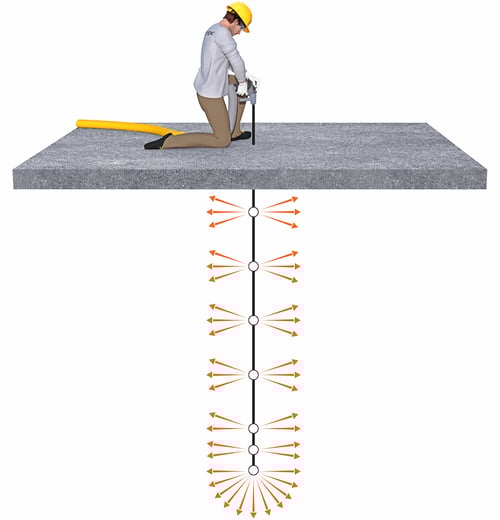

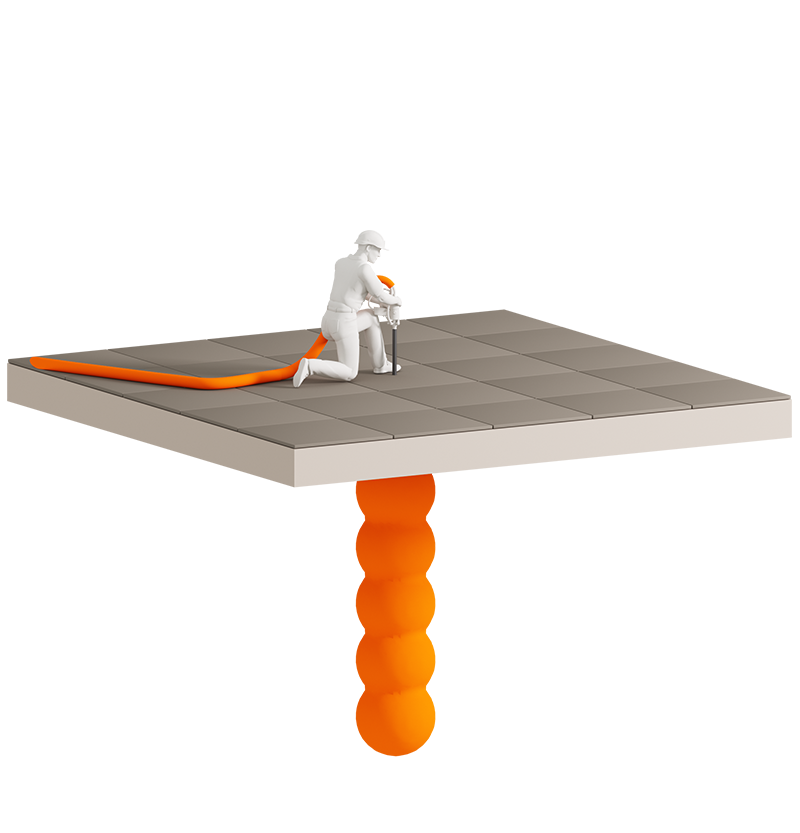

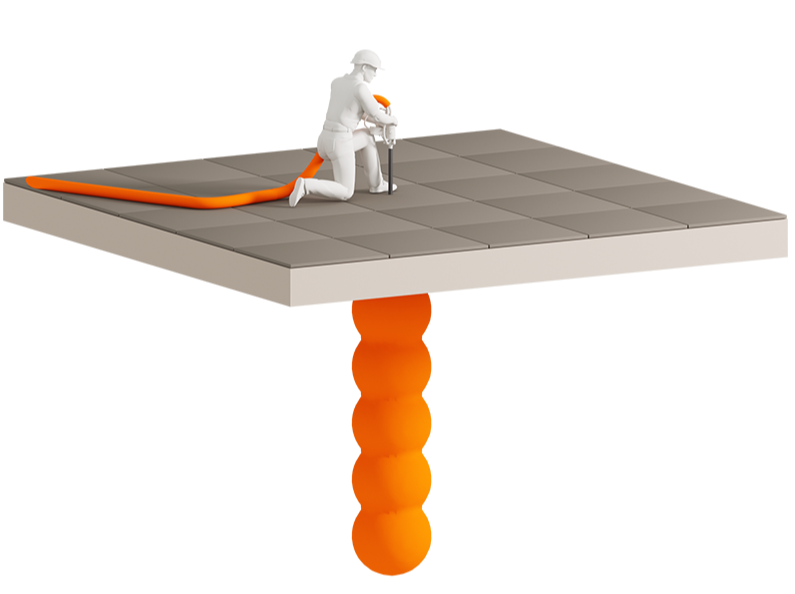

Récemment, la méthode d’injection Multipoint^® a été adjointeau procédé Deep Injections^® afin d'offrir une diffusion homogène, celle-ci prévoit l’injection de la résine exclusive à travers des canules pré-percées latéralement à espaces réguliers (entre 12 et 14 trous). Nommée "Multipoint" cette méthode d'injection offre une diffusion horizontale simultanée sur toute la hauteur de la zone traitée, alors qu'auparavant la méthodologie consistait à injecter à plusieurs niveaux avec un seul point de sortie à l'extrémité du tube.

Les injections sont réalisées par intermittence, en alternant la distribution du mélange avec des moments de pause d’une durée prédéfinie.

L’expérimentation a démarré début 2017 et s’est terminée en juillet 2018 avec le dépôt du brevet correspondant (obtention du brevet européen n°EP 3 821 079 B1).

Découvrez le procédé d’injection breveté URETEK MULTIPOINT^® EN SAVOIR PLUS

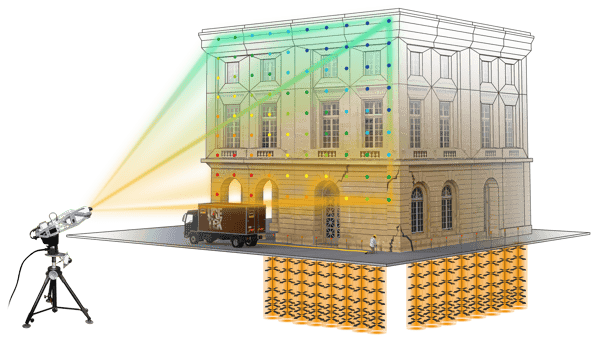

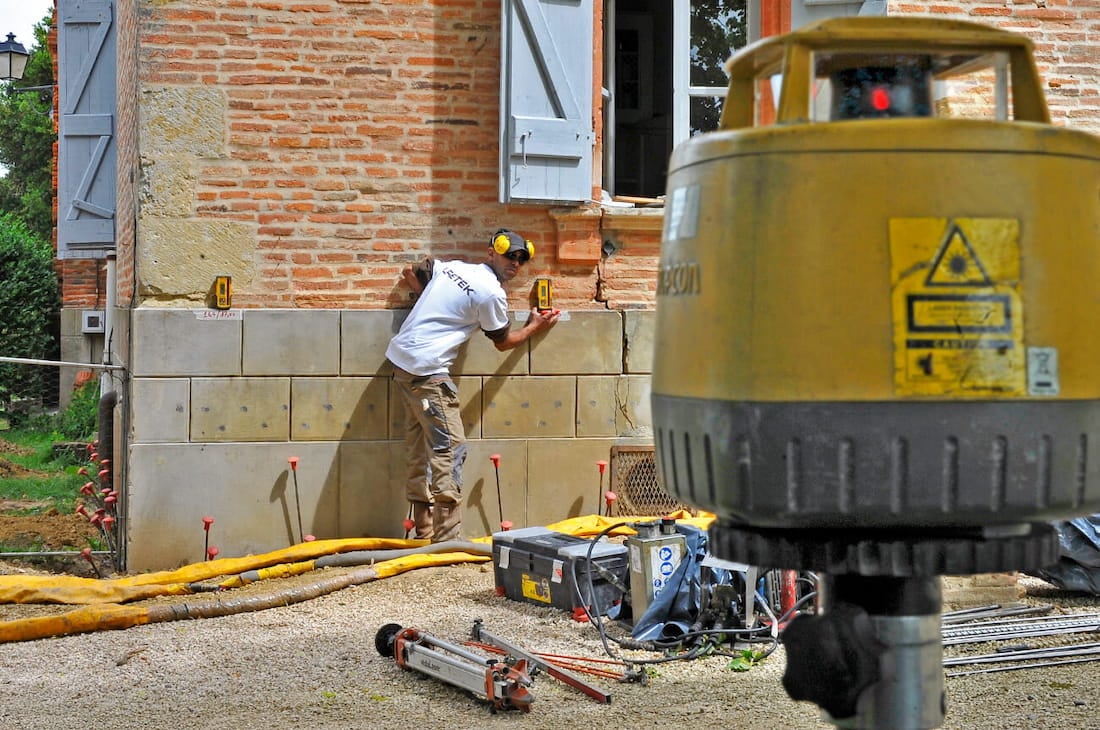

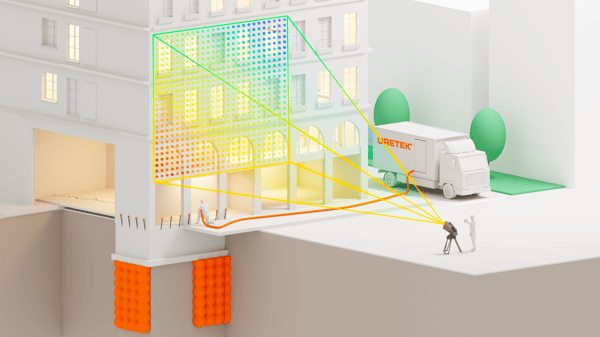

Les structures sus-jacentes à la zone traitée sont surveillées en continu par des systèmes ponctuels tels que le niveau laser, ou des systèmes globaux comme avec le radar tridimensionnel.

Nous pouvons concevoir les interventions à l’aide d’un logiciel exclusif développé en collaboration avec l’École polytechnique de Turin.

Découvrez toutes les fonctions du logiciel SIMS 2.0

AMÉLIORATIONS OBTENUES GRÂCE AU PROCÉDÉ MULTIPOINT PAR RAPPORT AUX INJECTIONS TRADITIONNELLES

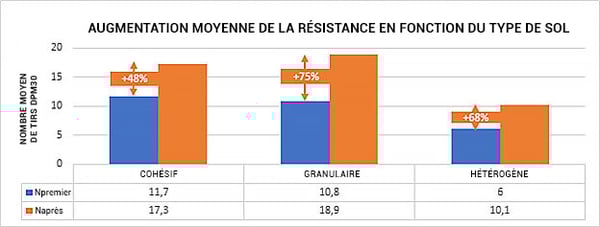

Les injections selon la méthode du Multipoint^® permettent d'améliorer les caractéristiques du sol de plus de 50%. Ci-contre, le nombre moyen de coups mesuré avec un pénétromètre DPM30 avant et après les injections, graphique établi sur une base de 33 chantiers tests.

Le procédé Deep Injections^® prévoit la compression et la saturation du sol par injection de la plus grande quantité de résine possible, jusqu’à ce qu’un début de soulèvement de l'ouvrage soit noté avec les niveaux laser ou le radar. Dans le cas de limitation du nombre de trous et/ou de la quantité de résine, nous pouvons optimiser les injections en nous appuyant sur des essais géo-électriques.

Les résines ont une pression de gonflement élevée, caractéristique indispensable pour compacter le sol.

Quand utilisons-nous Uretek Deep Injections^® ?

Lorsque le sol sous fondation ne possède pas les caractéristiques mécaniques ou hydrauliques nécessaires et donc, aussi bien, en cas de déformation due à un affaissement du sol sous fondations, qu’en cas de réhabilitation ou de surélévation prévoyant une augmentation ou une nouvelle répartition des charges.

Les avantages

Intervention conservatrice respectueuse de l'ouvrage (aucune altération)
Sans excavation, ni travaux sur la maçonnerie
Possibilité d’intervention partielle sur une partie circonscrite de l’ouvrage
Contrôle par niveaux laser ou radar tridimensionnel pour une sécurité maximale
Intervention rapide sans interruption des activités
Propre, peu de poussières
Équipement minimal de chantier, mobile, autonome, pouvant être installé dans des espaces restreints
Faible impact écologique grâce à l'utilisation limitée de moyens matériels, de transport, d'eau, et aux résines bénéficiant de l'agrément EXCELL PLUS

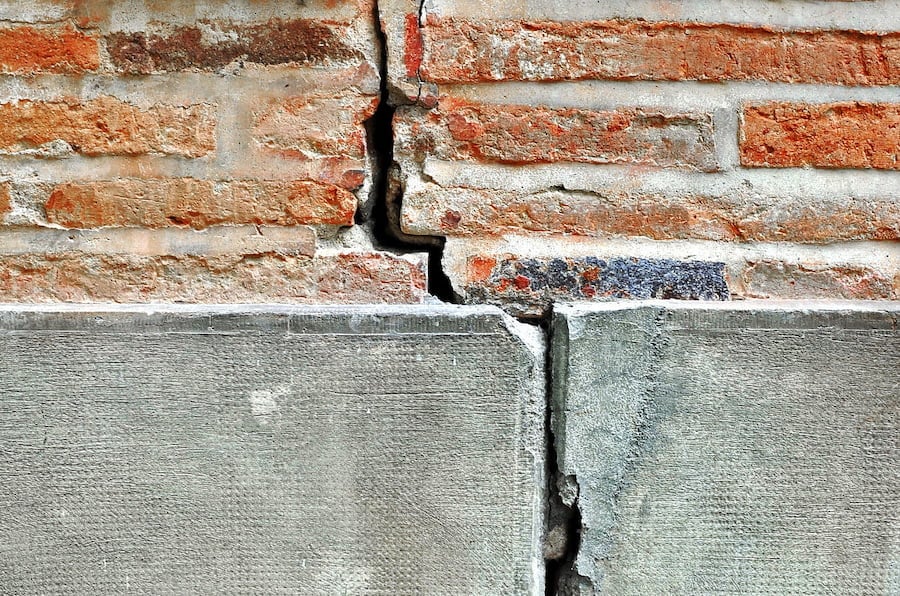

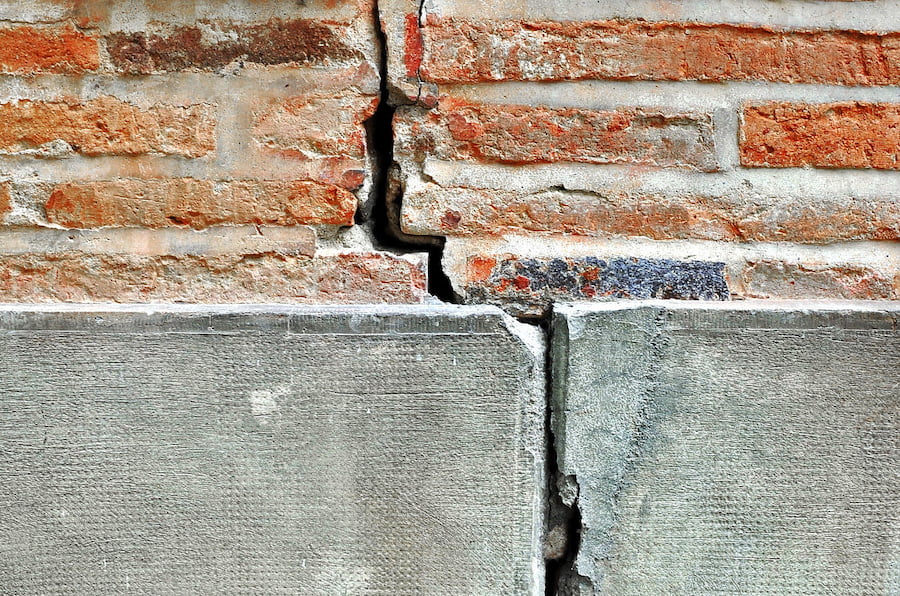

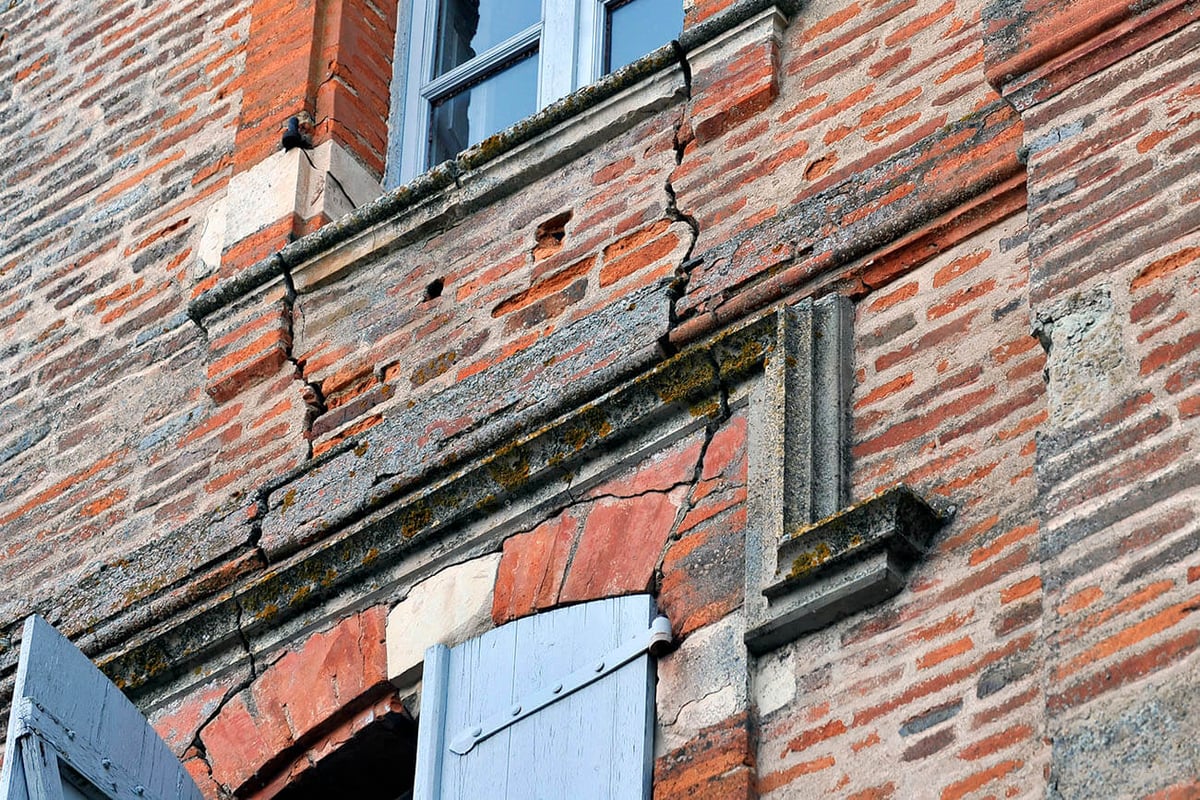

Traitement d'un mur maçonné ancien et fissuré

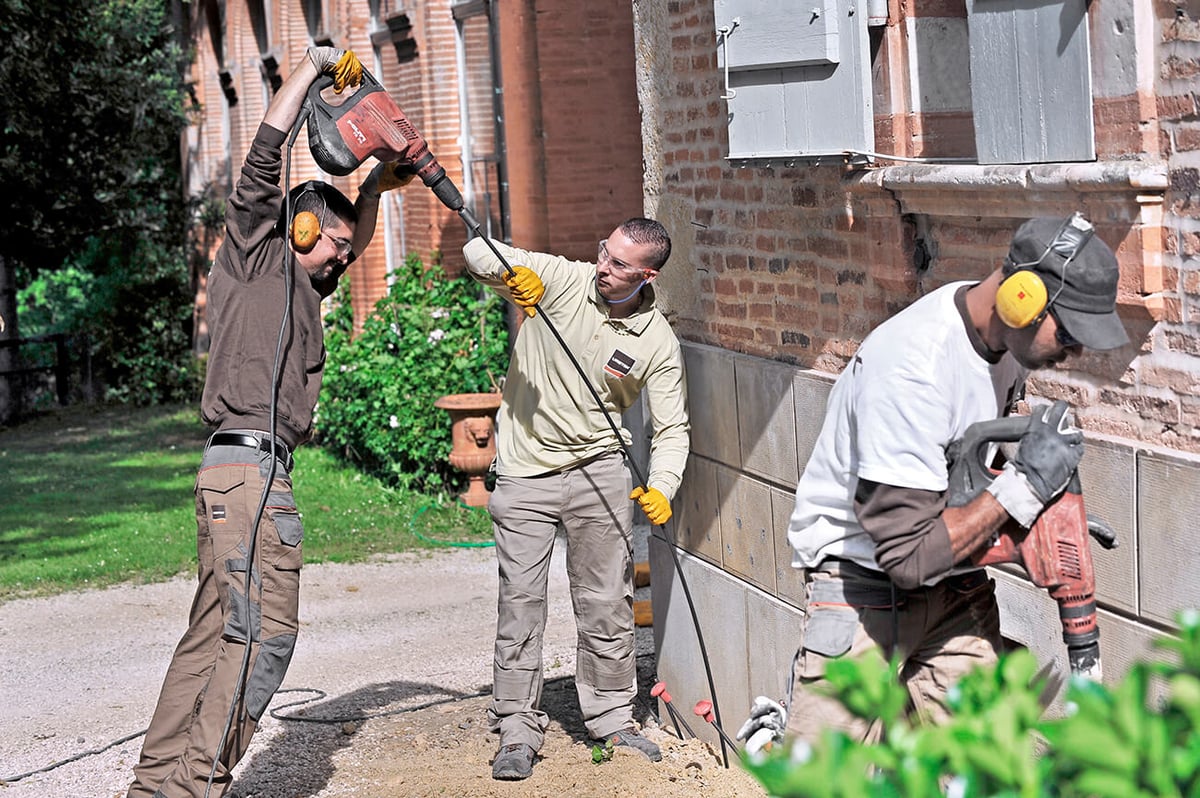

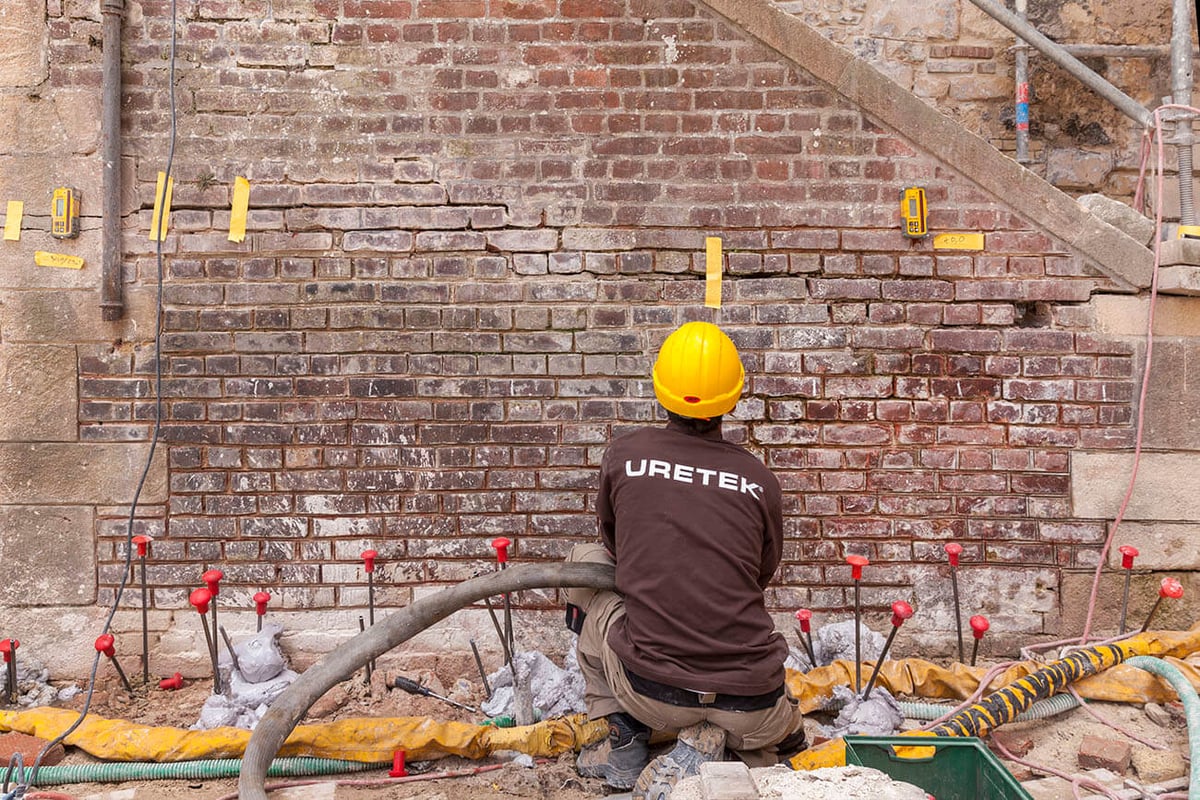

injection de résine URETEK dans un sol affaissé sous les fondations d'un château

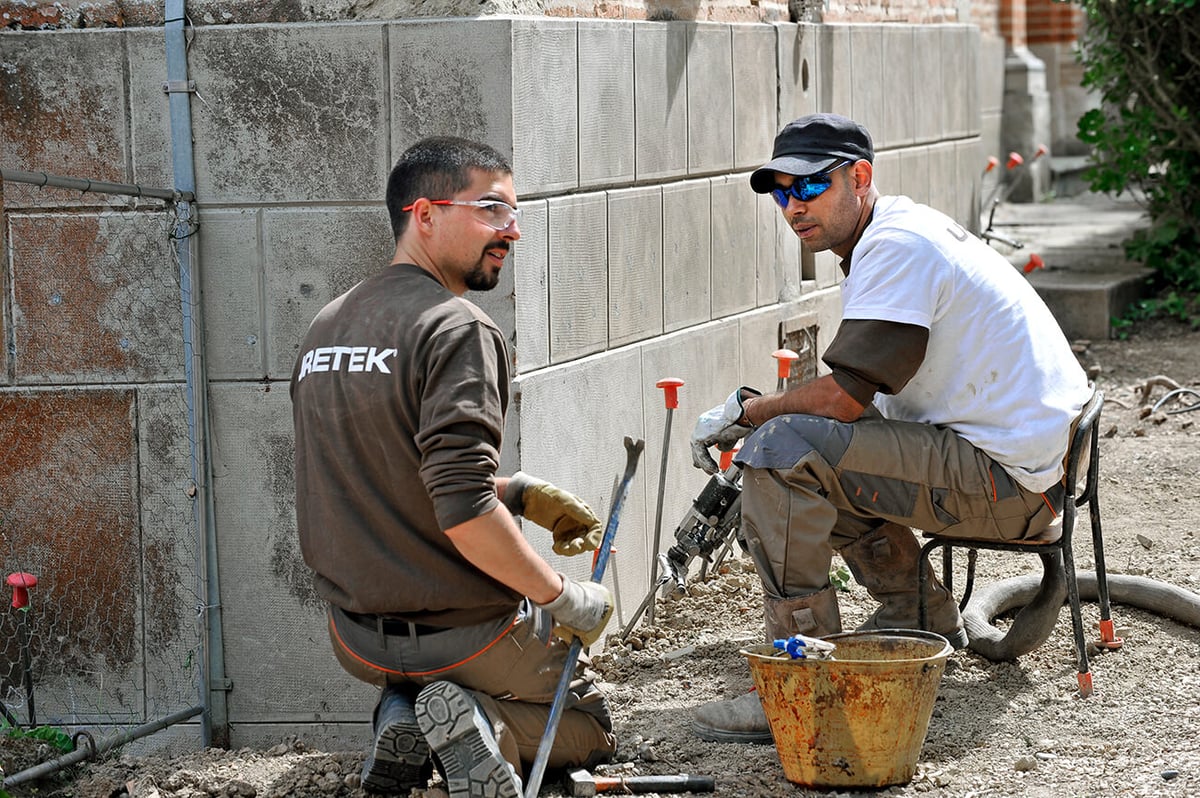

consolidation construction par injection de résine expansive

consolidation de sol sous fondation avec résine expansive

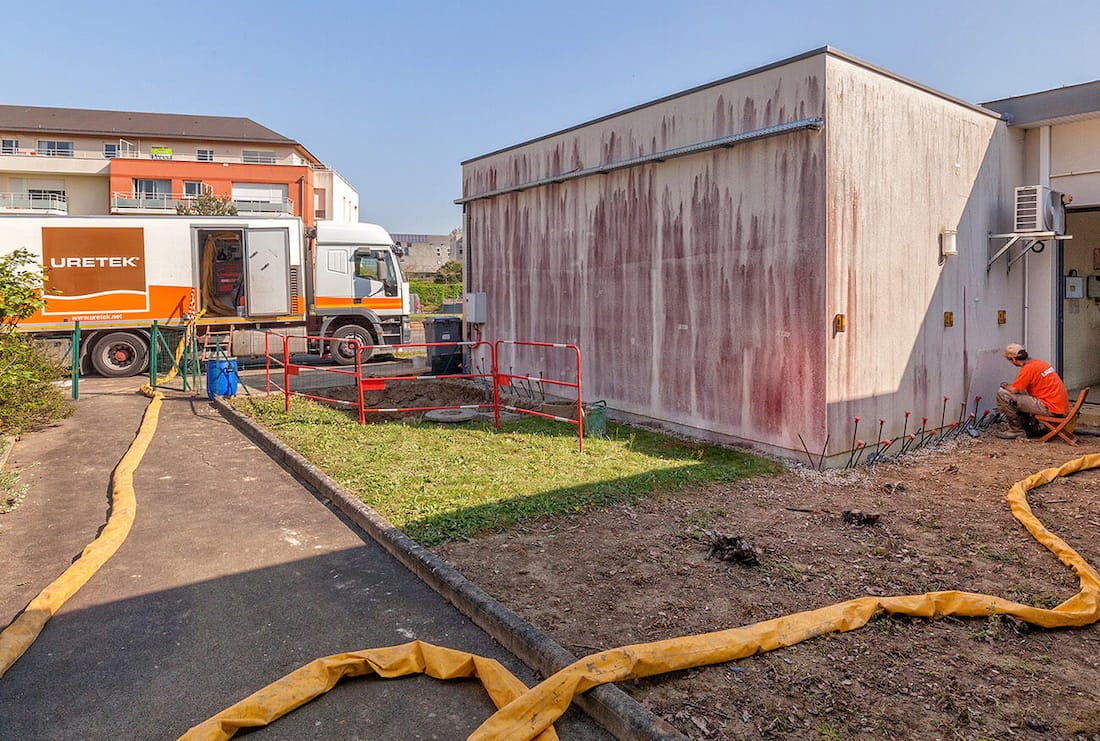

Stabilisation d'un institut polyhandicap à Chartres en bretagne

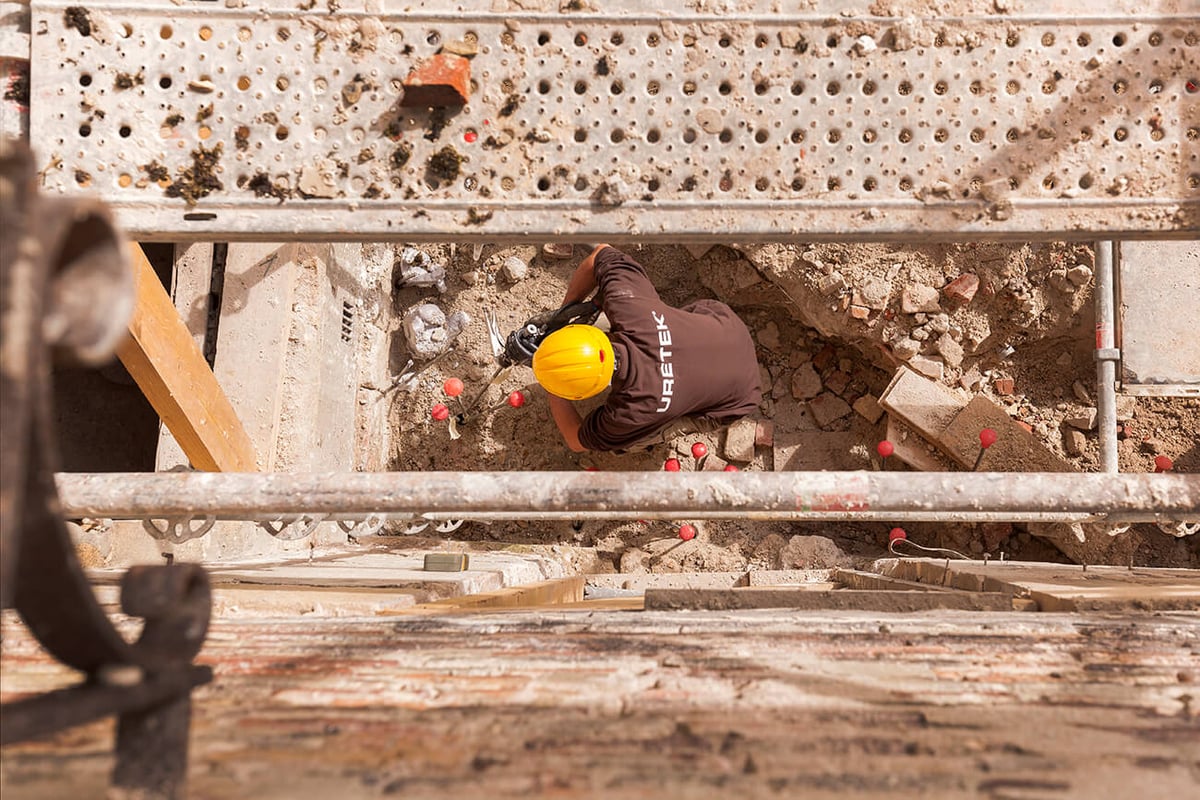

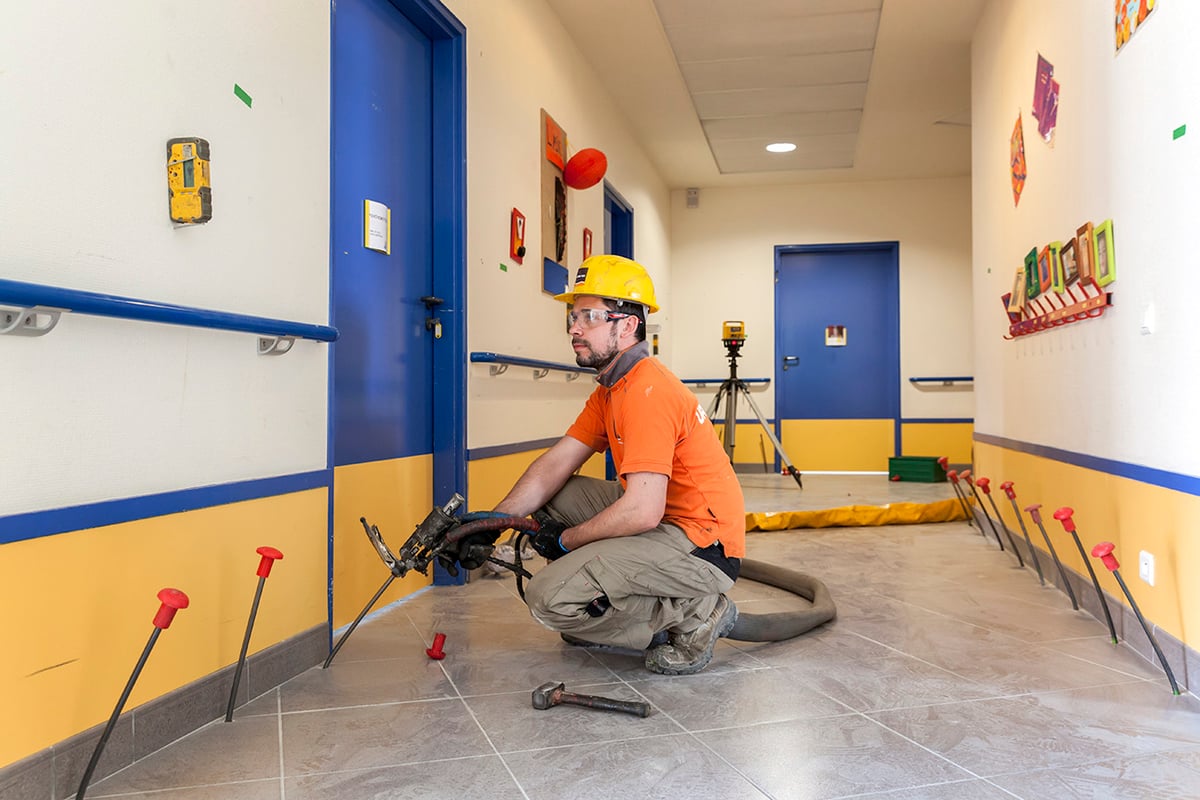

injection de résine expansive consolidation terrain de fondation

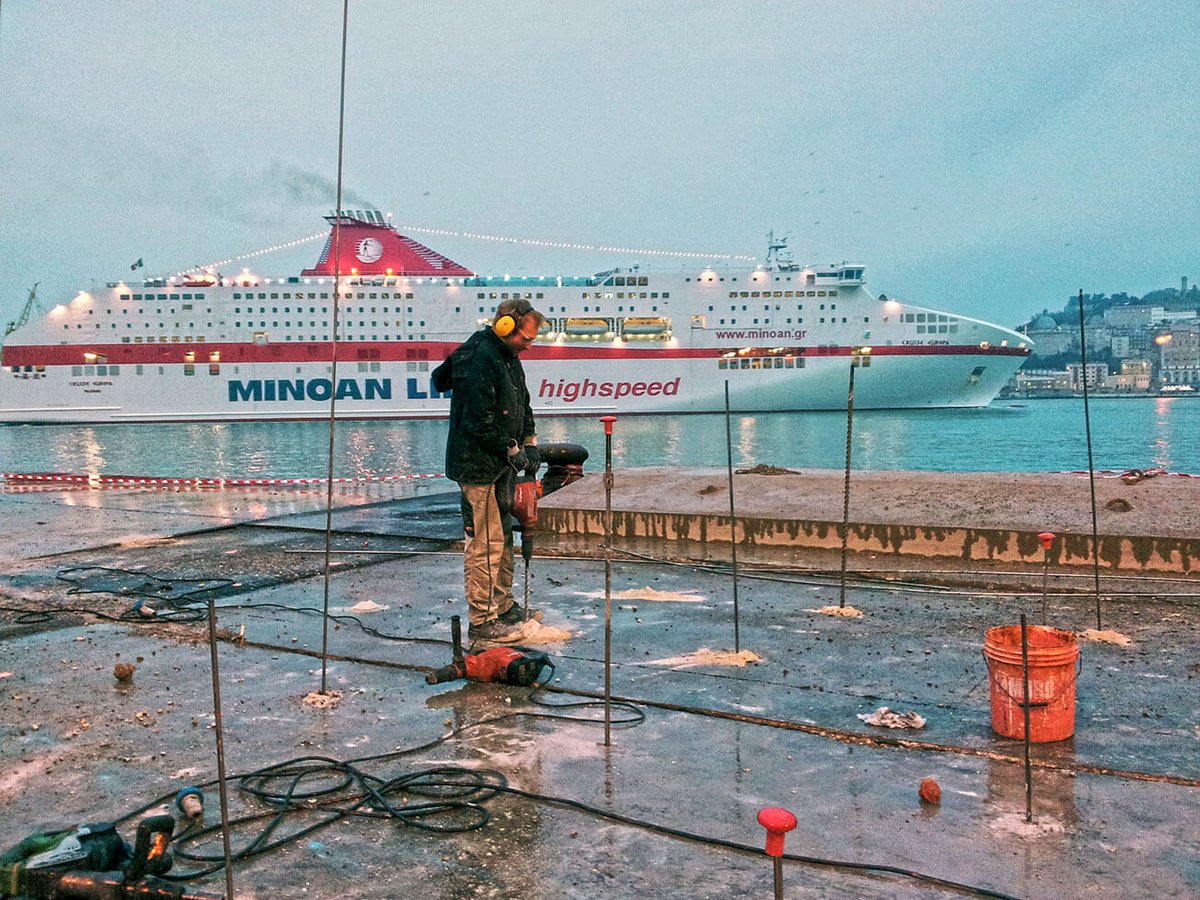

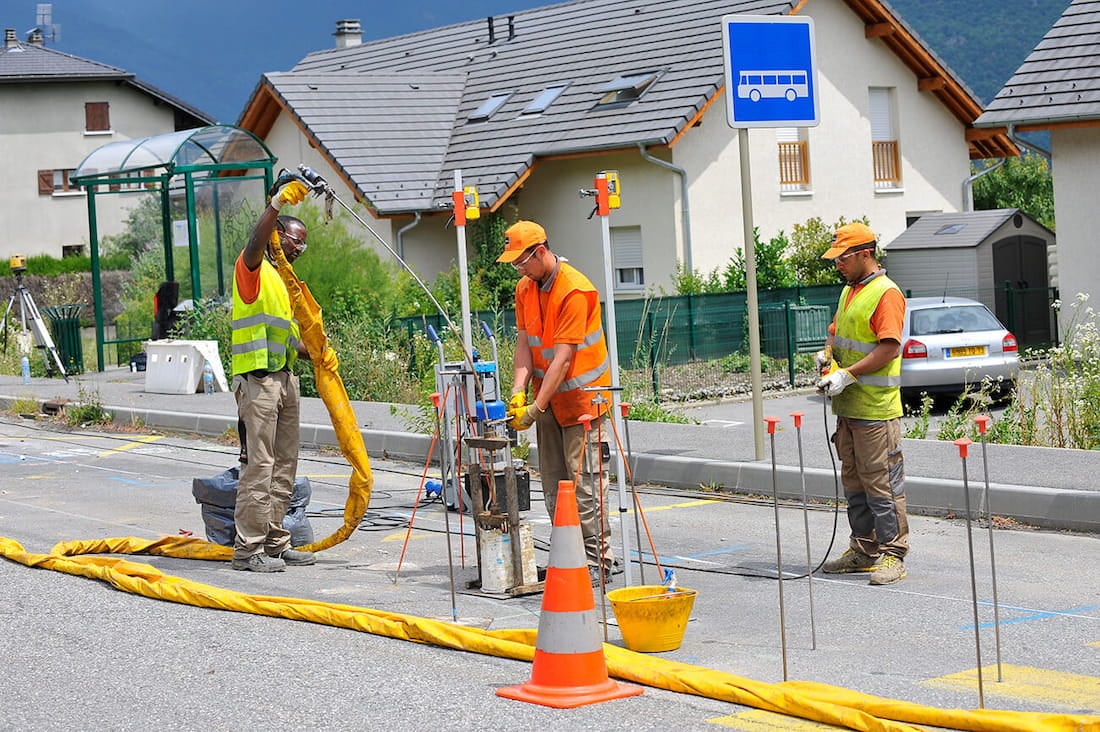

injection de résine expansive consolidation chaussée route

Où appliquons-nous le procédé URETEK Deep Injections^® ?

Ouvrages, maisons individuelles et bâtiments

Églises, monuments, immeubles, hangars

Murs de soutènement, plateformes

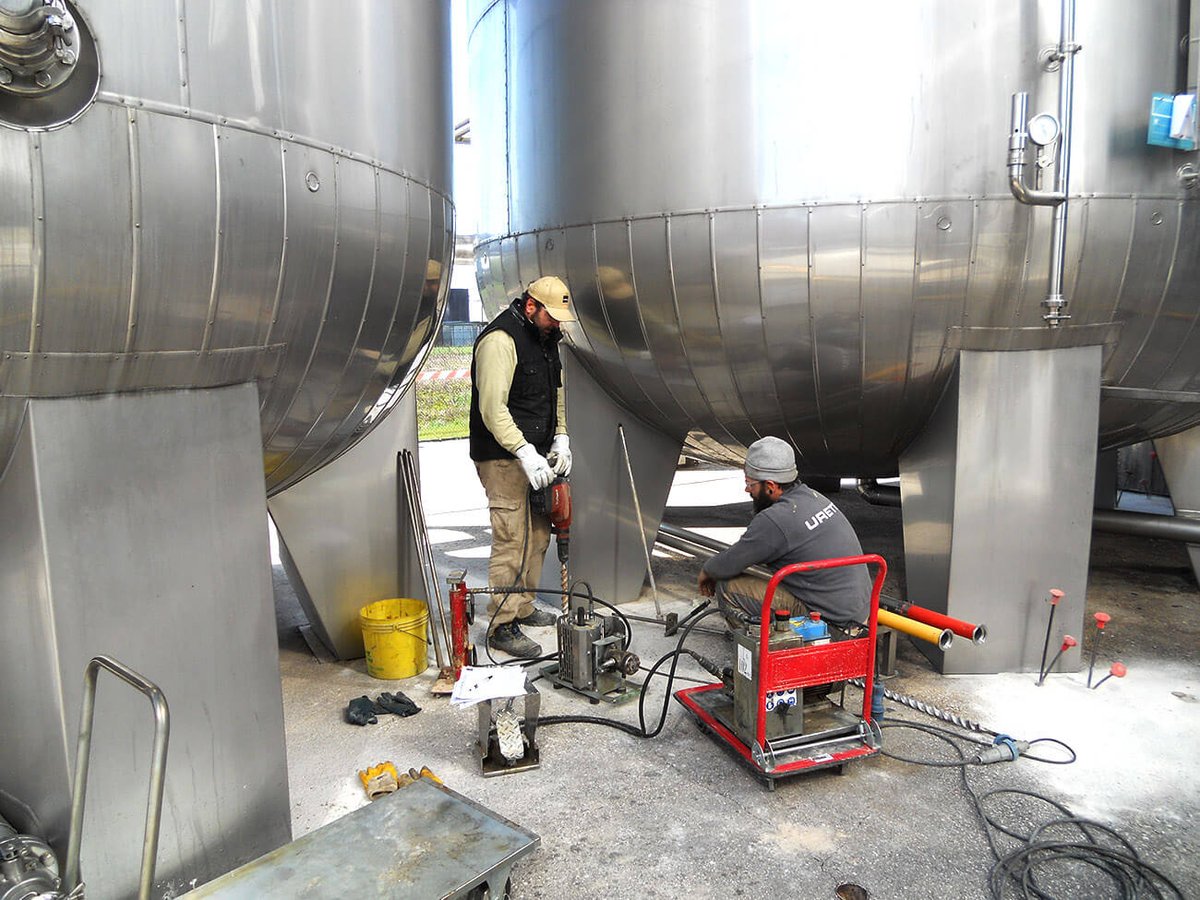

Quais, môles, silos, réservoirs

Ouvrages d'arts : ponts, viaducs

Quais de chargement

Remblais ferroviaires

Stations d'épuration

Augmentation des volumes de constructions existantes

Nouvelles installations sur des surfaces

Augmentation du poids de machines

Éoliennes, pylônes électriques

Rétablissement de la portance de sols affaissés
Amélioration des caractéristiques hydrauliques et mécaniques du sol
Augmentation de la capacité portante du sol
Diminution du risque de liquéfaction
Prévention sismique

Au besoin, l’intervention peut être associée aux techniques URETEK Floor Lift^®, URETEK Cavity Filling^®, URETEK Walls Restoring^® et URETEK Microanchors^®.

Vérification finale

Nous contrôlons l’efficacité de notre intervention par des essais pénétrométriques comparatifs avant et après les injections. Ceux-ci ont pour but de quantifier l’amélioration réelle des caractéristiques mécaniques du terrain.

L’efficacité quasi-instantanée de notre solution permet de réaliser les tests immédiatement, et de vérifier les résultats de l’intervention.

→ Découvrez nos systèmes de surveillance

Découvrez les atouts de notre technique brevetée URETEK Deep Injections^® TÉLÉCHARGEZ LA BROCHURE

Les étapes

1. Repérage des réseaux souterrains
Avant de réaliser les trous, nous procédons dans la mesure du possible au repérage des réseaux souterrains qui traversent la zone des travaux.

2. Perforations
Nous réalisons généralement les perforations avec une mèche de 26 mm de diamètre.
Elles sont exécutées directement à travers les fondations, de manière à atteindre exactement la zone du sol à traiter. Lorsque cela est possible, les trous sont réalisés à l’extérieur de l’ouvrage. L'absence de poussière, de démolition et de vibration nous permet de mener à bien le travail sans évacuer les lieux.

3. Insertion des tubes perforés Multipoint et injection de la résine expansive Geoplus^®
Nous mettons les tubes Multipoint en place dans les orifices précédemment percés, et nous injectons la résine expansive URETEK Geoplus^® à l’aide d’un pistolet dans lequel sont mélangés les composants de la résine.

4. Relevage et contrôle
La résine se diffuse de manière homogène dans le sol sous fondation. Son expansion compacte le sol, provoque le soulèvement de l’ouvrage sus-jacent.

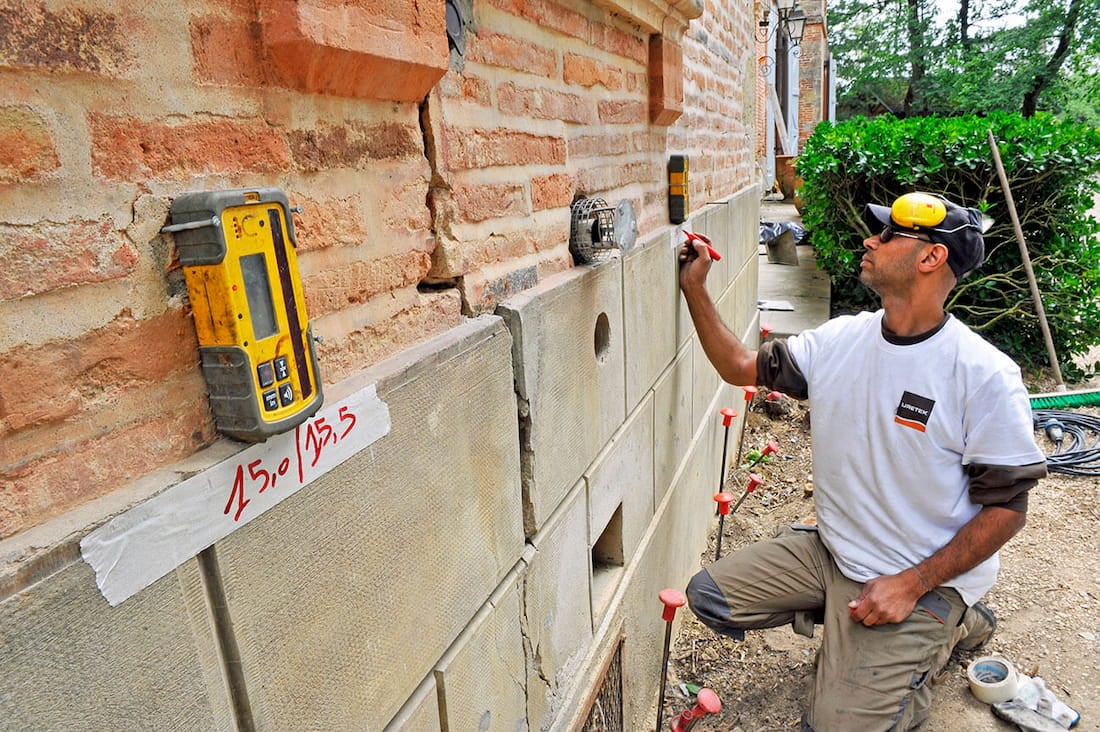

Nous contrôlons soigneusement le relevage à l’aide d’un suivi au niveau laser.

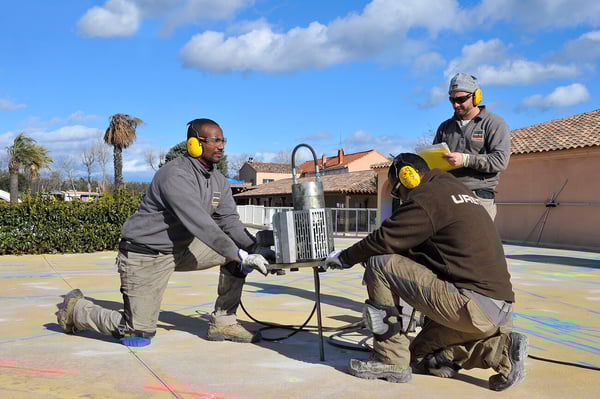

5. Contrôle du résultat par des essais comparatifs au pénétromètre

Avant et après l’intervention de confortement, nous réalisons des essais au pénétromètre pour vérifier les augmentations des caractéristiques mécaniques du sol.

6. Finition
Après avoir effectué les injections, nous procédons aux finitions en rebouchant les trous utilisés pour les injections par un mortier spécifique.

Fissures ou Affaissements ? Demandez la visite gratuite d'un ingénieur ! CONTACTEZ-NOUS

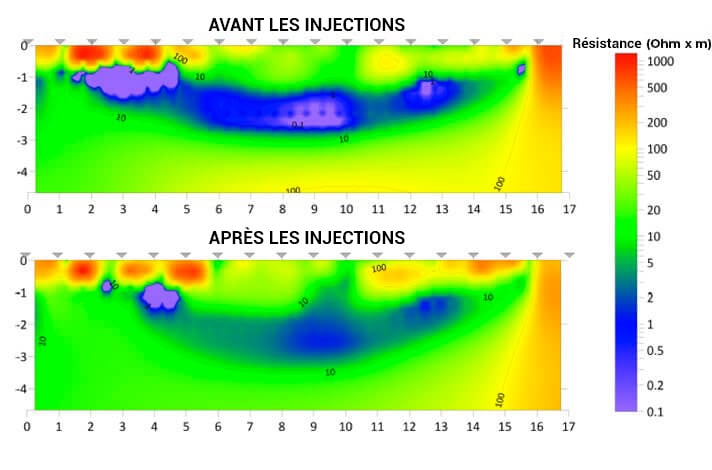

Optimisation des injections par des essais géo-électriques

Cette technique nous permet d’étudier le sol sur lequel nous intervenons. Nous mesurons sa résistivité afin de localiser la meilleure position des points d’injection et la quantité optimale de résine à injecter dans chaque point, garantissant l’homogénéité du traitement.

La méthode consiste à réaliser dès les premières injections effectuées, dites de calibrage, une tomographie électrique 2D ou 3D de la zone concernée par les injections, en identifiant le volume de sol influencé par chacune d'entre elles. Une variation localisée de la résistance permet d’identifier la région du sol qui a subi les effets de l’expansion de la résine.

But de l’application :

Optimiser le maillage d’injection.
Rechercher des cavités, des macro-vides ou des fuites/infiltrations d’eau en vue de la conception ou de l’extension d’une intervention.

NORMES DE RÉFÉRENCES

Les méthodologies URETEK^® de stabilisation de fondations et de dallages se réfèrent à la norme UNI EN 12715 – « Exécution des travaux géotechniques spéciaux – Injections ».

Nos procédés répondent aux critères de plusieurs articles de cette norme, grâce à leur mise en œuvre combinant trois effets distincts :

Des injections par « imprégnation » permettant de combler les vides tout en améliorant la résistance et la cohésion du sol,
Des injections par « fracturation/claquage »permettant à la résine de pénétrer dans tous les types de sol, y compris ceux à faible perméabilité tels que les sols argileux ,
Un compactage statique tridimensionnel, qui détermine une amélioration générale de la capacité portante.

Contrairement à d'autres acteurs du secteur, nos injections de résine expansive font partie des techniques générant un « déplacement » du terrain. Cela offre une meilleure pénétration dans le sol, un meilleur compactage, et permet de rétablir le contact entre le sol et l’ouvrage.
